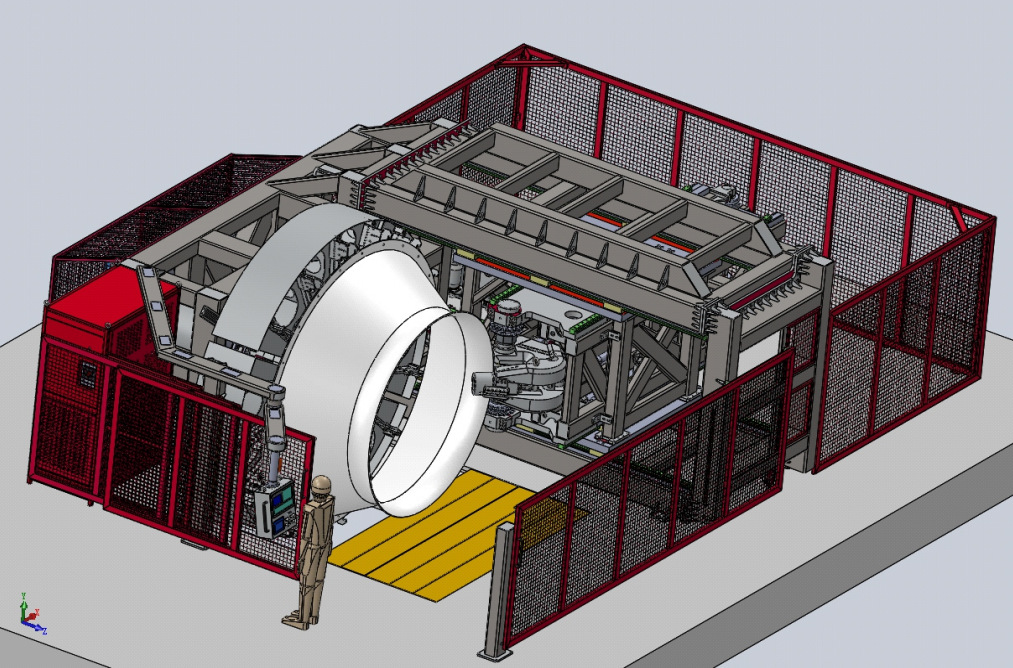

多功能無模旋壓機 臥式旋壓機說明：

一、本多功能無模旋壓機 臥式旋壓機 可對工件切邊卷邊沖孔，設備針對風機行業進風口前盤的旋壓成型，設備采用臥式結構，方便上下料。

二、機器旋壓采用空旋方式，無需更換模具，一個人便可以輕松操作，本公司負責免費培訓，機器包送貨安裝調式，具體參數如下：

1、旋壓機形式：臥式，

2、旋壓機床身組合結構，地基需要配置高強度和剛性的承受載體。

3、旋壓工件采用卡盤裝卡，無需尾頂。

4、大回轉直徑3000mm，機床主軸中心高1500mm

5、加工進風口規格6#-30#

4-72系列加工板厚規格3mm-15mm

Q235材質

大加工1200

6、打孔中心距范圍850-3200法蘭孔中心距范圍大打孔直徑22mm

Q345材質，板厚 6mm

7、大移動行程X軸1800Z軸2000，旋壓推力X軸200KNZ軸200KN主軸轉速范圍3-60轉 分

8、卡具采用 漲緊（內孔）或夾緊 （外圓）卡具4等分布置漲緊力可調

9、整機功率220KW，以實際控制G 數控4軸3聯動

卡盤

直徑 500，4等分旋壓輪，卡爪由客戶自行激光切割，旋壓輪根據實際配置。

10、機器尺寸9980*6900*3580。
