鋼結構高強度螺栓連接構造的規定
2020-03-23 09:27 陜西鋼結構 華邦建設
1、每一桿件在高強度螺栓連接節點及拼接接頭的一端，其連接的高強度螺栓數量不能少于兩個。
2、當型鋼構件的拼接采用高強度螺栓時，其拼接件可以采用鋼板;當連接處型鋼斜度大于1/20時，應在斜面上采用斜墊板。
3、高強度螺栓連接的構造需要符合以下規定：

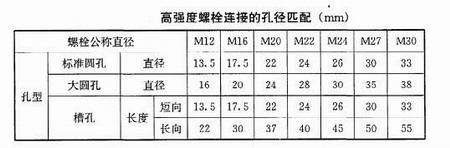

(1)、高強度螺栓孔徑應按下圖匹配，承壓型連接螺栓孔徑不能大于螺栓公稱直徑2mm。
(2)、不得在同一個連接摩擦面的蓋板和芯板同時采用擴大孔型(大圓孔、槽孔)。
(3)、當蓋板按大圓孔、槽孔制孔時，需要增大墊圈厚度或采用孔徑與標準墊圈相同的連續墊板。墊圈或連續板厚度需要符合以下規定：
1)、M24及以下規格的高強度螺栓連接副，墊圈或邊疆墊板厚度不能小于8mm。
2)、M24以上規格的高強度螺栓連續副，墊圈或連續墊板厚度不能小于10mm。
3)、冷彎薄壁型鋼結構的墊圈或連續墊板厚度不能小于連接板(芯板)厚度。

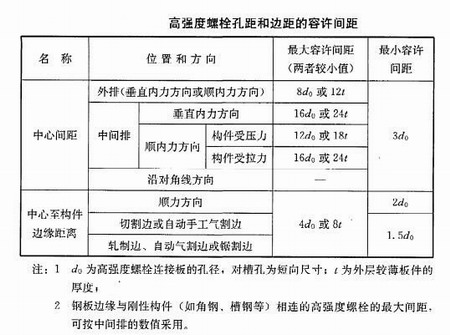

4)、高強度螺栓孔距和邊距的容許間距需要按下圖的規定采用。

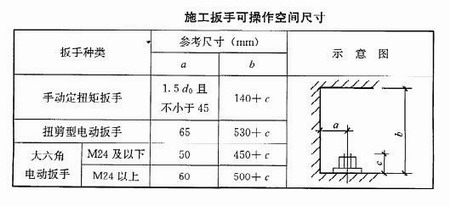

4、設計布置螺栓時，需要考慮工地專用施工工具的可操作空間要求。常用扳手可以操作空間尺寸需要符合下圖的要求。
