鋼結構栓焊并用連接接頭的規定
2020-05-06 09:08 陜西鋼結構 華邦建設

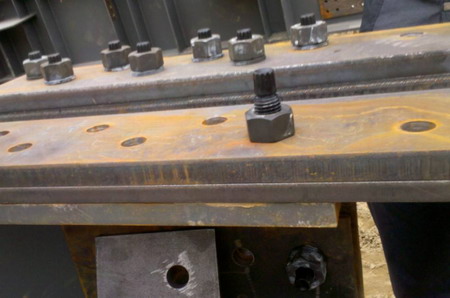

1、鋼結構栓焊并用連接接頭可以用于改造、加固的工程。其連接構造需要符合以下規定：
(1)、平行于受力方向的側焊縫端部起弧點距板邊不能小于h，且與最外端的螺栓距離不能少于1.5d;同時側焊縫末端需要連續繞角焊不小于2h長度。
(2)、鋼結構栓焊并用連接的連接板邊緣與焊件邊緣距離不能小于30mm。
2、鋼結構栓焊并用連接的施工順序需要先用高強度螺栓緊固，后在進行焊接。焊縫形式應力貼角焊縫。高強度螺栓直徑和焊縫尺寸需要按栓、焊各自受剪承載力設計值相差不超過3倍的要求進行匹配。
3、在既有摩擦型高強度螺栓連接接頭上新增角焊縫進行加固補強時，其鋼結構栓焊并用連接設計需要符合以下規定：
(1)、摩擦型高強度螺栓連接和角焊縫焊接需要分別承擔加固焊接補強前的荷載和加固焊接補強后所增加的荷載。
(2)、當加固前進行結構卸載或加固焊接補強前的荷載小于摩擦型高強度螺栓連接承載力設計值25%時，可以按相關規程進行連接設計。
4、當鋼結構栓焊并用連接采用先栓后焊的施工工序時，需要在焊接24小時后對離焊縫100mm范圍內的高強度螺栓補擰，補擰扭矩應為施工終擰扭矩值。
5、摩擦型高強度螺栓連接不能與垂直受力方向的貼角焊縫(端焊縫)單獨并用連接。
