高層鋼結構的偏心支撐
2020-08-11 09:08 高層鋼結構 華邦建設
一、高層鋼結構偏心支撐框架的類型和耗能梁段的構成

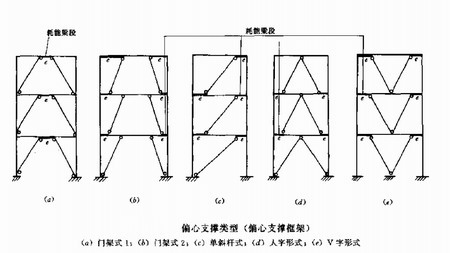

高層鋼結構偏心支撐框架是近期發展起來的，并在地震區中得到較多的應用。在支撐框架中對支撐斜桿與梁進行偏心連接的設計意圖，是要構成耗能梁段。因此，高層鋼結構偏心支撐框架中每一根支撐斜桿的兩端，至少有一端與梁相交，另一端可以在梁與柱交點處進行連接，或偏離另一根支撐斜桿一段長度與梁連接，并在支撐斜桿端與柱子之間構成一耗能梁段，或在兩根支撐斜桿的桿端之間構成一耗能梁段。下圖是各種偏心支撐框架的類型和耗能梁段的構成。
在偏心支撐框架的頂層?？刹粯?gòu)成耗能梁段，因為符合承載力要求的支撐斜桿不致于會屈曲，而且頂層的地震剪力也較小。
支撐斜桿可以采用焊接H型鋼或軋制H型鋼。對偏心支撐框架作內力分析時，支撐斜桿可假定為兩端鉸接的圖形，但在構造上則應形成剛接與耗能梁段及柱子相連。
二、采用偏心支撐和構成耗能梁段的目的
中心支撐在水平地震作用下的主要缺點，是在重復屈曲后承載力急劇下降，這在強余震下對結構是很不利的。采用偏心支撐的主要目的是改變支撐斜桿與梁的先后屈服順序，即在罕遇地震時，一方面通過耗能梁段的非彈性變形進行耗能，另一方面使耗能梁段的剪切屈服在先，從而保護支撐斜桿不屈曲或屈曲在后。
三、實現耗能梁段保護支撐不屈曲的思路
實現耗能梁段保護支撐不屈曲的要求，可以從兩方面調整這兩種構件的承載力。一是為實現耗能梁段先行剪切屈服，要適當控制梁段的長度，且使耗能梁段的受彎承載力略大于受剪承載力，即設計成剪切屈服型，而且由腹板承擔剪力，其設計剪力不超過受剪承載力的80%，使其在多遇地震作用下保持彈性狀態;另一方面是提高支撐斜桿的受壓承載力，使其至少應為耗能梁段達到屈服強度時相應支撐軸力的1.6倍。此外，為使塑性鉸出現在框架梁上而不是在柱上，可以將柱的設計內力適當增大，這是因為強柱弱梁的設計原則同樣適用于偏心支撐框架，而且對應耗能梁段的承載力，也應增大柱子的內力設計值。
