解析鋼結構的空間受力結構體系
2020-09-09 09:31 西安鋼結構 華邦建設
鋼結構的空間受力結構體系分為剛性空間結構和柔性空間結構。
1、剛性空間結構的網格有網架結構、網殼結構和管桁架結構。

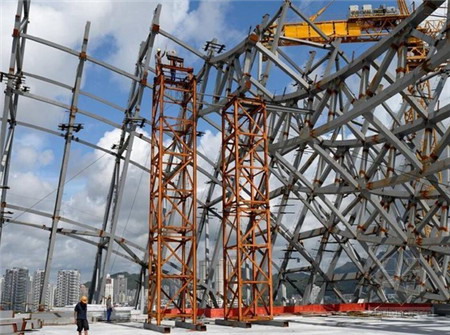

(1)、網架結構是空間網格結構的一種，它是以大致相同的格子或尺寸較小的單元組成。由于網架結構具有優越的結構性能，良好的經濟性、安全性與適用性，在我國的應用非常的廣泛，特別是在大型公共建筑和工業廠廠房蓋中較為常見。通常平板形或有微小弧度的空間網格結構稱為網架，曲面型的空間網格結構稱為網殼。網架一般是雙層的，在特殊情況下也可以做成三層。網架結構受力桿件通過節點有機地結合起來。節點一般設計成鉸接，材料主要承受軸向力，桿件的截面相對較小。網架結構的特點是由于桿件之間的互相支撐作用，很多桿件從兩個方向或多個方向有規律的組成高次超靜定空間結構，它剛度大，整體性好，抗震能力強，而且能夠承受由于地基不均勻沉降所帶來的不利影響。即使在個別桿件受到損傷的情況下，也能自動調節桿件的內力，保持結構的安全。網架的桿件多為鋼管。有時也采用其他型鋼，材質為Q235或Q345。網架結構能夠適應不同的跨度、不同支承條件的公共建筑和工業廠房的要求，也能適應不同建筑平面及其組合。
(2)、網殼結構屬于曲面形網格結構，網殼一般分為單層和雙層兩種，是主要承受薄膜內力的殼體，具有桿系結構構造簡單和薄殼結構受力合理的特點。因而是一類跨越能力大、剛度好、材料省、桿件單一、制作安裝方便、有廣闊應用和發展前景的大跨度和超大跨度的空間結構。網殼結構按曲面外形可以分為球面網殼、圓柱面網殼、雙曲扁網殼、雙曲拋物面網殼以及通過切割和組合手段構成的新的網殼外形。網殼結構造型豐富多彩，不論是建筑平面還是空間曲面外形，都可以根據創作任意選取。
(3)、管桁架結構在大跨度空間結構中得到廣泛應用，可以分為平面或空間桁架，與一般桁架的區別在于連接節點的方式不同。隨著多維數控切割技術的發展，使得形態各異的相貫線都能順利切割與制作。管桁架結構具有簡潔、流暢的視覺效果，造型豐富，在門廳、航站樓、體育館、會議展覽中心等建筑中得到了廣泛的應用。
2、柔性空間結構有懸索結構、斜拉結構、張弦結構、索穹定及索膜結構。
