解析高層鋼結構的支撐筒體系
2020-12-14 09:08 高層鋼結構 鋼結構公司

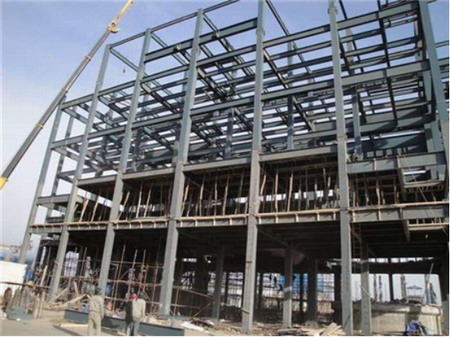

一、體系的構成
1、在建筑平面周邊的每一個立面上,設置橫跨整個面寬的大型X形支撐或大型人字形支撐。
2、相鄰兩個立面上的支撐斜桿相交于角柱上的同一點,使高層鋼結構周邊各個立面上的支撐共同組成一個大型立體支撐,從而形成一個支撐筒。
3、在大型立體支撐的節間區段內設置“次框架”,以承擔該區段內若干樓層的重力荷載。
4、大型支撐的水平桿既要承擔支撐斜桿傳來的巨大拉力或壓力,還可能被安排承托上面幾層“次框架”的重力荷載,一般是采用桁架式桿件。
5、在樓房內部設置次一級的空間支撐,以承擔各樓層內部的樓面荷載。內部空間支撐的桿件布置,需要將樓面重力荷載以最短路線直接傳遞至角柱。
6、角柱是大型立體支撐的豎向桿件,為使角柱具有足夠的壓力來平衡水平荷載傾覆力矩對角柱產生的拉力,應盡可能使樓房的全部重力荷載分別集中到各根角柱。
二、結構受力特點
1、高層鋼結構周邊的大型立體支撐,承擔樓房水平荷載產生的全部水平剪力和傾覆力矩。
2、水平剪力由大型立體支撐中平行于荷載方向的斜桿承擔,傾覆力矩由支撐中所有角柱承擔。
3、樓房內部空間支撐和次框架,僅分段承擔各層的樓面重力荷載,不參與承擔水平剪力和傾覆力矩。
三、并聯大型立體支撐體系
1、對于層數很多、平面尺寸較大的高層鋼結構,以及建筑平面形狀比裂復雜的高層鋼結構,可以采用并聯大型立體支撐體系,或稱支撐筒束。
2、支撐筒束是由兩個以上的支撐筒并聯面成。
3、支撐筒束中的每一個子支撐筒的平面可以是三角形、方形、矩形、六邊形等形狀。
4、根據高層鋼結構使用面積、功能、體形或外觀的要求,每一個子支撐筒都可以在任意高度處中止,而不影響整個結構體系的完整性。
5、水平荷載所引起的水平剪力和傾覆力矩,全部由支撐筒束中各個子支撐筒的周邊大型支撐承擔。
6、各個子支撐筒的內部空間支撐和區段次框架,僅承擔樓面重力荷載,不參與承擔樓房的水平剪力和傾覆力矩。
