解析鋼結構放樣和操作軟件
2021-03-03 09:36 西安鋼結構 華邦建設
鋼結構放樣是指依據設計圖紙上標注的尺寸及構件加工制造工藝要求的標準尺寸，在電腦上使用專用的三維設計軟件放樣出來，標注好尺寸打印出加工圖，并送往相應的車間下料，再進行加工制造。尤其對于復雜節點空間的構件必須要放樣，并且和加工人員溝通清楚，避免加工出錯。

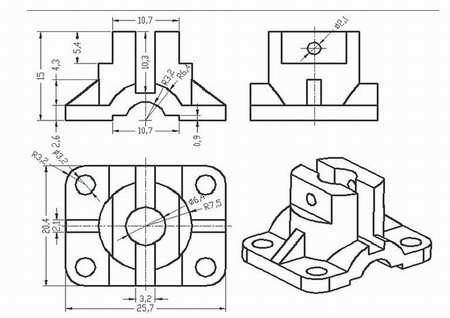

構件圖在繪圖軟件中稱為零件圖有時也稱加工工藝圖。圖紙表達的是在加工廠不可拆分的構件最小單元，比如：型鋼、板件、節點鑄件、管材、球節點和機加工件等等。圖紙直接由相關技術工人閱讀后，根據圖紙的要求來下料放樣。
對于圓管型構件制作工藝要點就特別要注意用到放樣，必須采用計算機三維放樣技術，對鋼柱筒體零件進行準確放樣，繪制零件詳圖，作為繪制下料圖及數控編程的依據。
鋼結構放樣的操作軟件分為三維方面：一般多采用PDMS，同時還可以用于檢驗各種碰撞;二維方面：一般多采用CAD，由于CAD三維建模較PDMS麻煩，所以一般繪制平面放樣，再由相關人員去實地檢驗構件的拼裝可行性和碰撞問題。
隨著數控機床和相關控制軟件的發展，零件圖逐漸被電腦自動放樣所替代。目前相貫線切割也基本實現了無紙化生產，普通鋼結構的生產。一些先進的鋼材加工企業也已經逐步走向了采用電腦自動套材、下料和加工方向的發展。
