主頁(yè) > 新聞中心 > 公司最新動(dòng)態(tài) > 解析型鋼火焰矯正法
解析型鋼火焰矯正法
2021-07-23 09:33 陜西鋼結(jié)構(gòu) 華邦建設(shè)
用氧一乙炔焰或其他氣體的火焰對(duì)部件或構(gòu)件變形部位進(jìn)行局部加熱，利用金屬熱脹冷縮的物理性能，鋼材受熱冷卻時(shí)產(chǎn)生很大的冷縮應(yīng)力來矯正變形。
加熱方式有點(diǎn)狀加熱、線狀加熱和三角形加熱三種。
一、點(diǎn)狀加熱
點(diǎn)狀加熱的熱點(diǎn)呈小圓形，直徑一般為10至30毫米,點(diǎn)距為50至100毫米,呈梅花狀布局，加熱后“點(diǎn)”的周圍向中心收縮，使變形得到矯正。

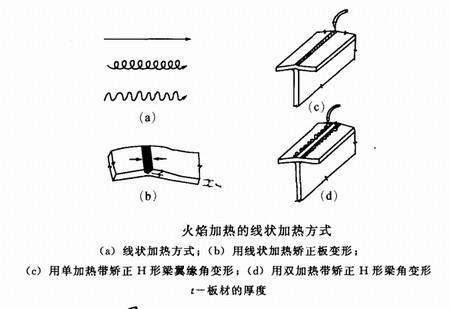

二、線狀加熱
線狀加熱即帶狀加熱，加熱帶的寬度不大于工件厚度的0.5至2.0倍。由于加熱后上下兩面存在較大的溫差，加熱帶長(zhǎng)度方向產(chǎn)生的收縮量較小，橫方向收縮量較大，因而產(chǎn)生不同收縮使鋼板變直，但加熱紅色區(qū)的厚度不能超過鋼板厚度的1/2,常用于H型鋼構(gòu)件翼板角變形的糾正。

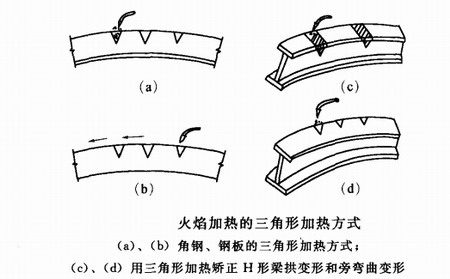

三、三角形加熱
三角形加熱的加熱面呈等腰三形，加熱面的高度與底邊寬度一般控制在型材高度的1/5至2/3范圍內(nèi)，加熱面需要在工件變形凸出的一側(cè)，三角頂在內(nèi)側(cè)，底在工件外側(cè)邊緣處，一般對(duì)工件凸起處加熱數(shù)處，加熱后收縮量從三角形頂點(diǎn)起沿等腰邊逐漸增大，冷卻后凸起部分收縮使工件得到矯正，常用于H形鋼構(gòu)件的拱變形和旁彎的矯正。
火焰加熱溫度一般為700℃左右，不能超過900℃，加熱應(yīng)均勻，不能有過熱、過燒現(xiàn)象;火焰矯正厚度較大的鋼材時(shí)，加熱后不能用涼水冷卻;對(duì)低合金鋼必須緩慢冷卻，因水冷使鋼材表面與內(nèi)部溫差過大，易產(chǎn)生裂紋;矯正時(shí)需要將工件墊平，分析變形原因，正確選擇加熱點(diǎn)、加熱溫度和加熱面積等，同一加熱點(diǎn)的加熱次數(shù)不能超過3次。
點(diǎn)狀的加熱適于矯正板料局部彎曲或凹凸不平;線狀加熱多用于較厚板(10毫米以上)的角變形和局部圓弧、彎曲變形的矯正;三角形加熱面積大，收縮量也大，適于型鋼、鋼板及構(gòu)件(如屋架、吊車梁等成品)縱向彎曲及局部彎曲變形的矯正。
火焰矯正變形一般只適用于低碳鋼、Q345;對(duì)于中碳鋼、高合金鋼、鑄鐵和有色金屬等脆性較大的材料，由于冷卻收縮變形會(huì)產(chǎn)生裂紋，不能采用。
更多相關(guān)陜西鋼結(jié)構(gòu)資訊，請(qǐng)點(diǎn)擊：guo-lian.com
相關(guān)產(chǎn)品推薦
