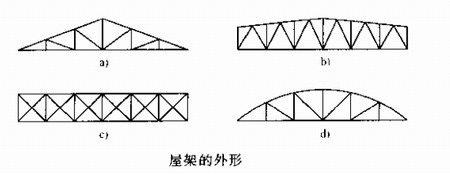

屋架四種外形的腹桿體系
2022-04-11 08:54 陜西鋼結構 華邦建設
一、三角形屋架的腹桿體系
三角形屋架的腹桿體系有單斜桿式、人字式和芬克式。單斜桿式中較長的斜桿受拉，較短的豎桿受壓，比較經濟。人字式的腹桿數較少，節點構造簡便。芬克式的腹桿受力合理，還可分為左、右兩榀較小的桁架，便于運輸。

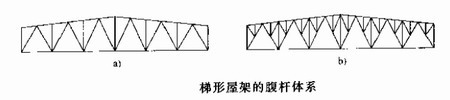

二、梯形屋架的腹桿體系
梯形屋架的腹桿體系可以采用人字式和再分式。人字式的布置不僅可以使受壓上弦的自由長度比受拉下弦為小，還能使大型屋面板的主肋擱支在上弦的節點上，避免上弦產生局部彎矩。若節間長度過長，可以采用再分式腹桿形式。
三、矩形屋架的腹桿體系
矩形屋架的腹桿體系可以采用人字式、交叉式和K形。人字式的腹桿數目少，節點簡單。交叉式常用于受反復荷載的桁架中，有時斜桿可用柔性桿。K形腹桿用在桁架高度較高時，可減小豎桿的長度。

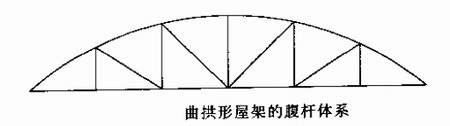

四、曲拱形屋架的腹桿體系
曲拱形屋架的腹桿體系多力單斜桿式。
