屋面檁條布置的一般規定
2022-04-13 08:55 陜西鋼結構 華邦建設

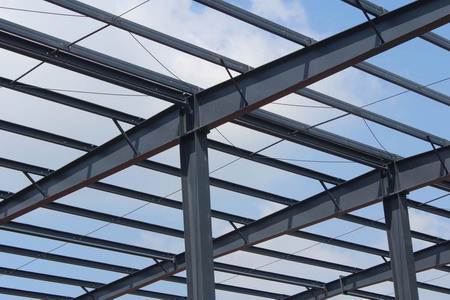

1、除檐口、山墻等區域外，屋面檁條需要等距布置，檁距可以取1.5米左右。檐口、山墻區域檁條布置需要根據風載、雪載等計算確定。
2、在屋脊處，需要沿屋脊兩側各布置一道檁條。
3、在天溝附近需要布置一道檁條，并與天溝連接。
4、在天窗或氣樓兩側需要各設置一道檁條。
（陜西鋼結構）
5、屋面板采用自攻螺釘連接時，可以不設撐桿或拉條;屋面板采用咬合式或扣合式連接時，當檁條跨度大于4米時，需要設置撐桿或拉條，檁條跨度在4米—6米可以設一道，6米—9米可以設二道，9米—12米可以設三道。當屋面坡度不大于1/10、采用剛度較大的屋面板且與檁條有可靠連接時，可以不設撐桿或拉條。設置掛條時，在屋脊處需要設置撐桿和斜拉條，且需要設置拉桿將屋脊兩側檁條連在一起。在檐口處為了形成防水構造，屋面板與檐口檁條采用自攻螺釘連接，則檐口檁條與上一根檁條之間不能設置任何形式的撐桿和拉條。
6、檁間撐桿可以采用薄壁管材或小規格冷彎型鋼。采用圓鋼拉條時，其直徑不應小于12毫米。檁間撐桿或拉條可以設置在距檁條受壓翼緣約1/3腹板高度范圍內。采用拉條的檁條下翼緣在風吸力荷載組合下受壓時，可以在檁條下翼緣約1/3腹板高度范圍內增設檁間拉條。
