關于高層鋼結構的支撐框筒體系
2023-04-10 15:18 高層鋼結構 陜西鋼結構

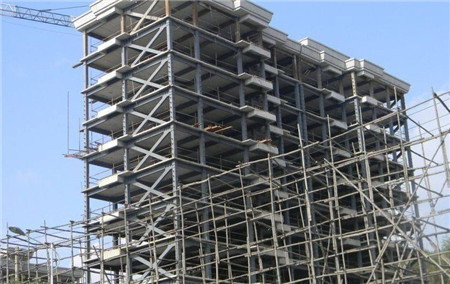

一、高層鋼結構支撐框筒體系的產生
1、支撐框筒體系是用于高層鋼結構的一種經濟有效的抗側力體系，它的空間工作性能要求其柱距不能大于4.5米，與一些高層鋼結構的使用功能和立面效果相矛盾。
2、一些高層鋼結構為了提供開闊的視野和明朗的外觀，要求外圈結構采用較大柱距和較矮的窗裙梁。為使這類稀柱淺梁框筒也能充分發揮抗側力立體構件空間工作的效能，借鑒桁架的力學概念，增設大型支撐，形成支撐框筒，簡單而巧妙地克服了剪力滯后效應。
二、高層鋼結構支撐框筒體系的構成
1、高層鋼結構支撐框筒是框筒體系的一個分支，它是由高層鋼結構周邊的支撐框筒與內部的承重框架所組成。它的結構平面布置與框架—支撐芯筒的平面布置內外相反。
2、高層鋼結構支撐框筒是在稀柱淺梁框筒的幾個立面上增設大型支撐，支撐斜桿軸線與水平面的夾角為45°左右。相鄰立面的支撐斜桿在轉角相交于一點，使整個結構成為空間幾何不變體系，并保證支撐傳力路線的連續性。
三、高層鋼結構支撐框筒體系的受力特點
1、水平荷載引起的水平剪力和傾覆力矩，全部由高層鋼結構的支撐框筒承擔;重力荷載由高層鋼結構的承重框架和支撐框筒按各構件的荷載面積比例分擔。
2、支撐框筒在水平荷載作用下發生整體彎曲時，應該由框筒各層窗裙梁承擔的豎向剪力，絕大部分改由支撐斜桿來承擔。
3、因?yàn)榭蛲驳母鲗哟叭沽翰辉僖蚴芗舳l(fā)生豎向剪彎變形，支撐又具有幾何不變性，消除了一般框筒的剪力滯后現象，從而能免充分地發揮抗側力立體構件的空間工作效能。
4、水平荷載作用下結構體系所產生的側移中，支撐框筒整體彎曲變性引起的側移，約占80%以上;支撐框筒整體剪切變形引起的側移，僅占20%以下。
四、高層鋼結構支撐框筒束體系
1、支撐框筒的抗推剛度大，用鋼量少，具有良好的經濟指標，而且對柱距沒有嚴格限制，是一種經濟有效的結構體系。
2、當高層鋼結構的層數較多，平面尺寸較大，應采用支撐框筒束體系。
