高層鋼結構質量控制的排列圖法
2023-08-28 10:49 高層鋼結構 陜西鋼結構
排列圖法又叫雷特圖法，也叫主次因素分析圖法。排列圖法是找出影響高層鋼結構質量主要問題的一種有效方法。

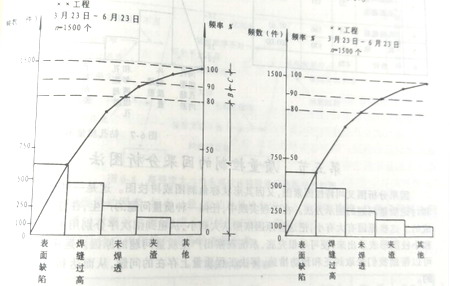

排列圖有兩個縱坐標，一個橫坐標，幾個直方形和一條曲線。左側縱坐標表示頻數，即不合格品件數;右側縱坐標表示頻率，即不合格品累計百分數，橫坐標表示影響高層鋼結構質量的各個因素，按影響高層鋼結構質量程序的大小，從左到右依次排列。每個直方形的高度表示該因素影響的大小，曲線稱為巴雷特曲線。在排列圖上，一般把曲線的累計百分數分為三類：A類因素對應于頻率0%-80%，是影響高層鋼結構質量的主要因素;B類因素對應于頻率80%-90%，是影響高層鋼結構質量的次要因素;C類因素對應于頻率90%-100%，是影響高層鋼結構質量的一般因素。運用排列圖，便于找出主次矛盾，使錯綜復雜的問題一目了然，有利于原因分析，采取適當?shù)募m正和預防措施。
作排列圖的注意事項：
1、一般來說，主要原因是一二個，最多不超過三個，否則就失去找主要矛盾的意義，要考慮重新進行原因的分類。
2、左側縱坐標可以用“件數”、“測量點數”等來表示，原則是以更好地找到“主要原因”為準。
3、縱坐標有時為了方便，可以把兩個縱坐標都畫在左邊。
4、不太重要的項目很多時，橫軸會變得很長，通常把這些列入“其他”欄內，因此“其他”欄總在最末。
5、確定了主要因素，采取了相應的措施后，為了檢查“措施效果”，還要重新畫出排列圖。
