單層鋼結構施工測量的規范
2020-01-17 09:21 西安鋼結構 華邦建設

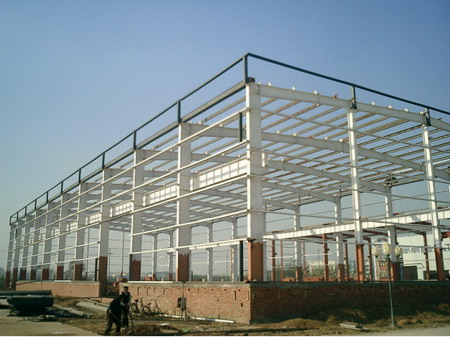

1、鋼柱安裝前，需要在柱身四面分別畫出中線和安裝線，彈線允許誤差為1mm。
2、豎直鋼柱安裝時，可以在相互垂直的兩軸線上使用經緯儀，并且需要同時校測鋼柱垂直度。當觀測面為不等截面時，經緯儀需要安置在軸線上;當觀測面為等截面時，經緯儀的中心與軸線間的水平夾角不能大于15度。
3、鋼屋架(桁架)安裝后需要有垂直度、直線度、標高、撓度等實測記錄。
4、復雜構件的定位可以由全站儀直接架設在控制點上進行三維坐標測定，也可以由全站儀對平面坐標與水準儀對標高進行共同測控。
5、鋼結構廠房吊車梁和軌道安裝測量需要符合以下規定：
(1)、可以根據鋼結構廠房的平面控制網，使用平行借線法來對吊車梁的中心線進行測定;吊車梁中心線投測的允許誤差為±3mm，梁面墊板標高的允許誤差為±2mm。
(2)、可以在柱牛腿面架設水準儀，按三等水準精度要求測設軌道安裝標高。標高控制點的允許誤差為±2mm，軌道跨距的允許誤差為±2mm，軌道中心線投測的允許誤差為±2mm，軌道標高點的允許誤差為±1mm。
(3)、吊車梁上軌道中心線投測的允許誤差為±2mm，中間加密點的間距不能超過柱距的2倍，并且還要將各點平行引測到牛腿頂部靠近柱的側面，以作為軌道安裝的依據。
