最常見的兩種剛性框架類型
2021-01-29 09:53 陜西鋼結構 鋼結構公司
一、單跨橫向框架

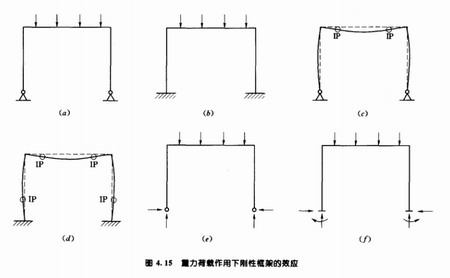

圖4.15為兩種常見的單跨橫向構架。圖4.15(a)所示框架柱底部為鉸接，因而荷載變形類型見圖4.15(c),且反力分量如圖4.15(e)所示，圖4.15(e)為圖4.15(a)所示整個框架的隔離體圖。圖4.15(b)所示框架柱底部為固接，圖4.15(d)和圖4.15(f)表示框架在荷載作用下產生的變形和反作用力。柱底部條件取決于支承結構和框架本身。
圖4.15所示的框架為超靜定結構，因此不僅要用靜力法分析，而且還需要用其他方法分析。然而，如果框架結構對稱且受荷均勻，那么上端節點不發生側移，且框架的工作狀況是常見形式，因此，可以通過圖乘法、三彎矩方程及力矩分配法來分析，盡管對于此普通結構形式也可以通過表格值求得結構特性。

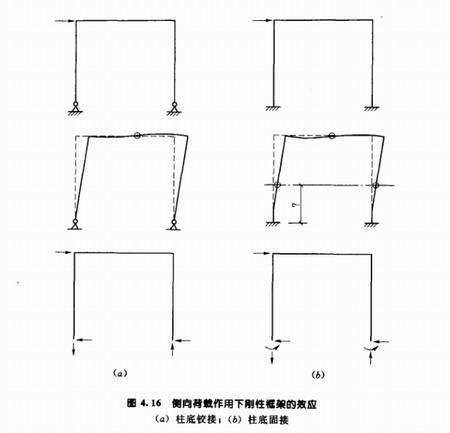

圖4.16所示為在上部節點施加水平荷載的單跨橫向框架。由于上部節點發生側移，因此框架產生了變形[圖4.16(a)和圖4.16(b)表示反力分量]。雖然有些問題的解答是顯而易見的，但此類框架仍為超靜定結構。例如，對于圖4.16(a)所示柱底部鉸接的框架。通過某一柱的力矩平衡方程可以解出該柱的豎向反力，加上兩個水平反力，剩下一個方程求解另一個豎向反力。然后，如果考慮兩支座具有相同的抗力，則水平反力等于荷載的1/2。這樣框架的受力特性就可以完全確定，即使理論上仍然是超靜定的。
圖4.16(b)所示為柱底固接的框架?？梢杂妙愃频牟襟E求解反力的直接力分量。但是，固端彎矩值不能用這種簡化步驟。正如圖4.15所示的框架，對于此類分析，必須考慮構件的相對剛度，而上述這些，可以利用力矩分配法或者解答超靜定結構的任何一種方法。
二、豎向平面框架
剛性框架結構通常用于作為多層建筑結構組成部分的多層、多跨框架中。雖然剛性框架一度被用于抗彎剛架，但是大多數情況下，此類框架用作側向支撐構件，且可以承受各種類型的荷載。
多層剛性框架也是超靜定結構，其分析是復雜的，設計人員必須考慮幾種不同荷載的組合。當荷載或結構不對稱時，框架發生側移，分析框架的內力就更復雜了。除了早期的近似設計外，如今都利用計算機輔助系統來分析，且此類計算機輔助系統的軟件隨處可見。
基于最初設計的目的，有時可以利用近似分析方法來獲得比較精確的構件尺寸。實際上，很多仍然存在的老式高層建筑完全是利用此類方法設計的，這些高層建筑也是上述設計方法有效的見證。
