預(yù)熱和道間溫度的一般規(guī)定
2021-05-18 10:53 陜西鋼結(jié)構(gòu) 鋼結(jié)構(gòu)公司
1、鋼結(jié)構(gòu)接頭的焊接需要根據(jù)鋼材的碳當(dāng)量(化學(xué)成分)、板厚、接頭的拘束狀態(tài)、焊縫金屬中的含氫量水平及焊接線能量高低等因素或進行焊接試驗來確定合適的預(yù)熱溫度和道間溫度。
2、焊接接頭板厚不同時，需要按接頭中較厚的鋼板厚度確定預(yù)熱溫度;焊接接頭材質(zhì)不相同時，需要按高強度、高碳當(dāng)量的鋼材確定預(yù)熱溫度。

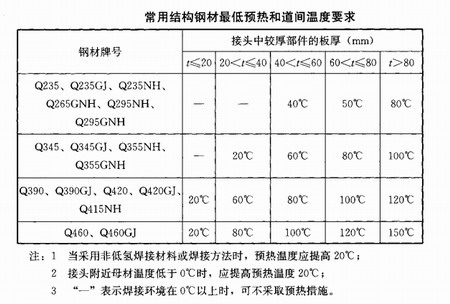

3、常用鋼材采用中等熱輸入時，焊前最低預(yù)熱和需要符合下圖的規(guī)定要求;通過鋼材可焊性試驗和焊接工藝評定試驗確定預(yù)熱溫度時，焊接預(yù)熱的最低溫度可低于下圖要求。
4、焊接預(yù)熱和道間溫度的保持宜采用電加熱、火焰及紅外線加熱等方法，并應(yīng)采用專用的測溫儀進行測量。預(yù)熱區(qū)應(yīng)在焊道兩側(cè)，其寬度應(yīng)為各焊件厚度1.5倍以上，且不能小于100毫米。溫度測量點需要距離焊縫或焊道中心線不小于75毫米處。當(dāng)為封閉構(gòu)件時，宜在正面離焊接坡口兩側(cè)不小于100毫米處。所有要求預(yù)熱的焊縫進行焊接時，焊接過程的道間溫度不應(yīng)降至預(yù)熱溫度以下。
5、定位焊及焊縫返修處的預(yù)熱溫度應(yīng)高于正常質(zhì)熱溫度20℃至50℃，預(yù)熱區(qū)域宜加寬50毫米。
6、電渣焊和氣電立焊在環(huán)境溫度為0℃以上施焊時可不進行預(yù)熱，但板厚大于60毫米時，宜對引弧區(qū)域的母材預(yù)熱且預(yù)熱溫度不低于50℃。
7、焊接過程中，最低道間溫度不能低于預(yù)熱溫度，靜載荷結(jié)構(gòu)焊接時，最大道間溫度不能超過250℃;需進行疲勞驗算的動載荷結(jié)構(gòu)和調(diào)質(zhì)鋼焊接時，最大道間溫度不能超過230℃ 。
8、三、四類鋼材及調(diào)質(zhì)鋼的預(yù)熱溫度、道間溫度的確定，需要符合鋼廠提供的指導(dǎo)性參數(shù)要求。
陜西鋼結(jié)構(gòu)熱線：029-86252006
鋼結(jié)構(gòu)公司網(wǎng)址：guo-lian.com
聯(lián)系地址：陜西省西安市北關(guān)正街35號方興大廈8樓
相關(guān)產(chǎn)品推薦
