關于梁與柱的端板連接
2021-09-16 09:23 陜西鋼結構 鋼結構公司
在框架結構梁柱節點的連接中，有時采用端板連接;此端板焊于梁端部橫截面上，并用高強度螺栓與柱翼緣相連。端板連接節點安裝比較方便，但對梁的長度尺寸的要求比較嚴格。
利用端板連接的節點，一般為半剛性連接。當端板厚度較小，而變形較大時，端板受到撬開的作用，而出現附加撬力和彎曲現象，其受力狀況與T形連接相似。
由端板的受力和變形分析可知，端板上、下兩部分受力自相平衡，所以完全可將上下兩部分端板分離出來，形同兩個T形連接件，而其受力和變形也與T形連接相同。

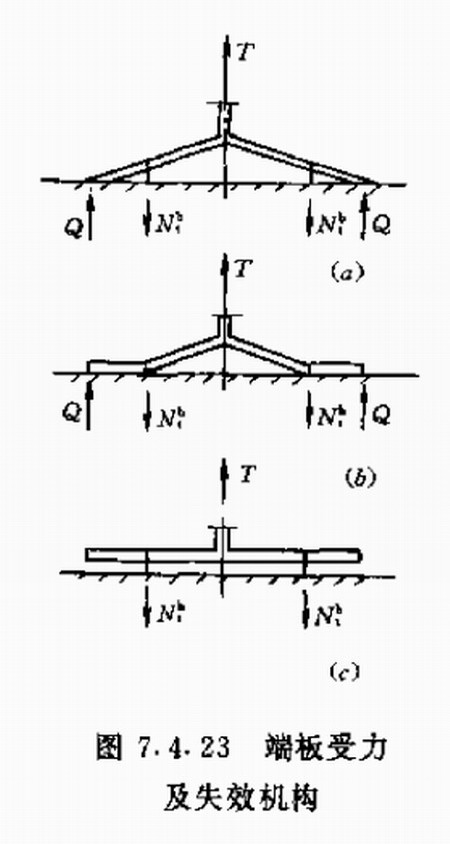

和T形連接一樣，端板的尺寸和連接螺栓直徑均會影響節點的承載能力，而且，端板尺寸和螺栓直徑又是相互影響和制約的。因此，隨著端板和螺栓剛度強弱變化會出現不同的失效機構,圖7.4.23(a)為端板和連接螺栓等剛度時的受力及失效(破壞)機構，端板和連接螺栓同時失效，它們的承載力均得到充分利用，此時由于端板和連接螺栓具有相等的剛度，所以計算中兩者的變形均應考慮，不得忽略。圖7.4.23(b)為連接螺栓剛度大于端板抗彎剛度時的受力及失效機構，這種情況常以端板出現塑性鉸而失效，所以計算中常忽略螺栓的彈性變形，按端板的塑性承載力設計。圖7.4.23(c)為端板剛度遠大于螺栓剛度時的受力及破壞機構，常以螺栓拉斷而失效，因此，計算中假定，端板絕對剛性，無板端撬力Q存在。在端板連接的設計中，通常按第二種情況，即連接螺栓剛度大于端板剛度的情況來考慮。
