最常用的托架形式
2021-10-13 10:00 陜西鋼結構 鋼結構公司
支承中間屋架的構件，當為桁架時稱為托架，當為實腹式時稱為托梁。根據截面形式，托架和托梁可以分為單壁式和雙壁式。通常采用單壁式截面，當需要抵抗扭轉以及跨度和荷載均較大時,可采用雙壁式。

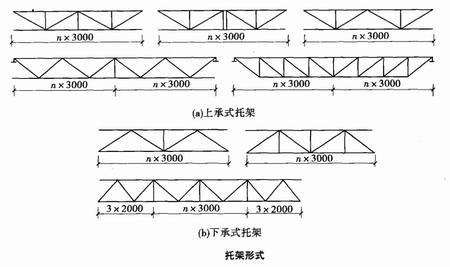

托架一般為平行弦桁架，其腹桿采用帶豎桿的人字形體系。直接支承于鋼柱上的托架常用上承式,支于鋼筋混凝土柱上的托架常用下承式。托架與柱的連接通常做成鉸接。
托架跨度一般為12至36米，高度可根據所支承的屋架端部高度、剛度要求、經濟要求以及有利于節點構造的原則來決定，一般取跨度的1/10至1/5,托架的節間長度一般為2米或3米。
單壁式托梁一般為焊接工字形截面。梁的高度取其跨度的1/10至1/8，或根據建筑凈空要求，翼緣寬度取為梁高的1/2.5至1/5。箱形梁的高度一般取為跨度的1/12至1/8。與柱連接亦為鉸接，但當托梁受扭時，其支座處應與柱有可靠抗扭連接。
屋架與托架或托梁的連接可為疊接或平接。前者構造簡單，便于施工，但須注意避免屋架傳來的荷載使托梁或托架受扭;后者較易有效地避免托梁或托架受扭，較常用。平接托架的高度需要和屋架端部高度協調。
