門式剛架輕型鋼結構的組成
2022-05-26 09:42 陜西鋼結構 華邦建設
典型的門式剛架輕型鋼結構的組成，主要包括以下各個部分。
1、主結構：門式剛架、吊車梁、托梁。
2、次結構：檁條、墻梁、抗風柱。
3、支撐結構：屋蓋支撐、柱間支撐、系桿等。
4、維護結構：屋面體系、墻面體系。
5、輔助結構：樓梯、平臺、扶欄等。
5、基礎。

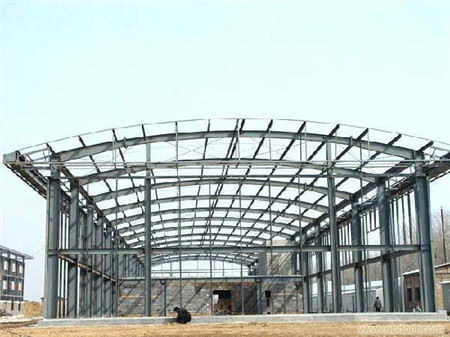

門式剛架結構是多個梁、柱單元構件的組合體，其形式種類多樣，在單層工業廠房與民用房屋的鋼結構中，應用較多的是單跨、雙跨或多跨的單、雙坡門式剛架。根據通風、采光需要可以設置通風口、采光帶和天窗架等。
門式剛架按構件體系分為實腹式和格構式，實腹式剛架截面一般為工字形，格構式剛架截面為矩形或三角形;按截面形式分，有等截面和變截面;按選材分，有組合鋼板、普通型鋼、薄壁型鋼和鋼管等。
根據跨度、高度及荷載不同，門式剛架輕型鋼結構的梁、柱宜用4毫米至25毫米厚鋼板組成的焊接工字形截面或H型鋼，制作成變截面或等截面構件。變截面構件宜用于跨度較大或房屋較高的梁、柱。設有橋式吊車時，柱可以采用等截面構件。變截面構件通常改變腹板的高度，做成楔形，必要時可以改變腹板厚度。翼緣截面在安裝單元內則一般不作改變。在鄰接的安裝單元可以采用不同的翼緣截面，兩單元相鄰截面高度宜相等。
門式剛架的柱腳一般設計成平板支座，設一對或兩對地腳螺栓，并按鉸接支承設計。當設有5t以上橋式吊車時，柱腳宜設計成剛接。
剛架建筑跨度取橫向剛架柱軸線間尺寸，對邊柱按柱外邊或邊柱下端截面的中心線，對中柱按柱中心線確定;常用跨度以3米為模數，取為9米至36米，必要時亦可采用非模數跨度;邊柱的截面高度不等時其外側需要對齊。
結構高度需要取地坪至柱軸線與斜梁軸線交點之間的高度。無吊車房屋門式剛架高度宜取為4.5米至9米，有吊車房屋門式剛架宜根據軌頂標高和吊車凈空要求確定，一般不宜大于12米。
門式剛架的坡度宜取1/8—1/20，在雨水較多地區，可取其中較大值。
挑檐長度可以根據使用要求確定，宜為0.5米至1.2米，其上翼緣坡度宜與橫梁坡度相同。
