組合梁的構造要求
2023-01-16 09:12 陜西鋼結構 華邦建設
組合梁截面高度h一般不能超過鋼梁截面高度h的2.5倍，混凝土板托高度hc2不能超過翼板厚度hc1的1.5倍，板托頂面寬度不能小于鋼梁上翼緣寬度與1.5hc2之和。鋼梁頂面不能刷涂油漆，并在澆筑混凝土前除銹清灰。

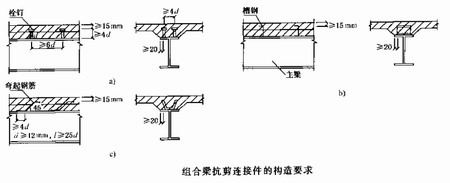

栓釘連接件釘頭下表面或槽鋼連接件上翼緣下表面宜高出翼板底部鋼筋頂面30毫米;連接件的最大間距不能大于混凝土翼板厚度的4倍，且不能大于400毫米。
栓釘連接件長度不能小于4d(d為釘直徑)。布置時沿梁跨度方向間距不能小于6d，垂直于梁跨度方向間距不能小于4d。槽鋼連接件的翼緣肢尖方向需要與混凝土翼板對鋼梁的水平剪應力方向一致，其與鋼梁上翼緣之間采用角焊縫焊接。彎起鋼筋應采用直徑d不小于12毫米的一級鋼筋成對布設，雙側角焊縫焊接于鋼梁上翼緣，單側焊縫長度不能小于4d，彎起角度一般為45°，彎折方向需要與混凝土翼板對鋼梁的水平剪應力方向一致、在梁跨中縱向水平剪力方向變化的區(qū)段，必須在兩個方向均有彎起鋼筋。每個彎起鋼筋從彎起點算起的總長度不能小于25d，其中水平段長度不能小于10d。
