抗震設計與非抗震設計
2023-02-02 09:16 陜西鋼結構 華邦建設
通常情況下，柱拼接節點處的內力有軸心壓力N、彎矩M和剪力V。按非抗震設計時，如果彎矩比較小，在拼接連接處不產生拉力，且被連接的柱端面經過加工且緊密結合時，可通過上下柱接觸面直接傳遞25%的軸力和彎矩，即此時的柱拼接節點可按75%的軸力和彎矩及全部剪力設計?？拐鹪O(shè)計時柱的拼接接頭應位于框架節點塑性區以外，并按與柱截面等強度原則設計。
按非抗震設計時的焊縫連接，可以采用單邊V形坡口或J形坡口的部分熔透焊縫，其焊接深度不小于板厚的一半，單邊V形坡口的焊縫有效厚度te等于實際焊喉t減去3毫米，因?yàn)楹缚p可能達不到連接的根部;J形坡口的焊縫有效厚度等于實際焊喉的厚度。

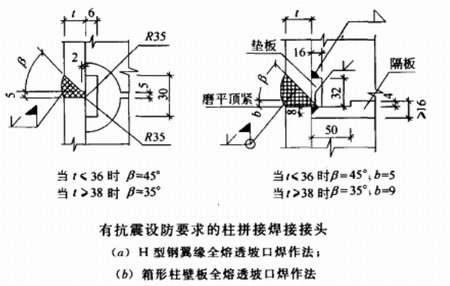

有抗震設防要求的焊縫連接，需要采用全熔透坡口焊，其中H型鋼柱和十字形柱的翼緣焊接作法如上圖所示，箱形柱壁板全熔透坡口焊作法如上圖所示。上圖中，上柱翼緣開單邊J型坡口，焊縫背襯墊板，為放置墊板，腹板需開孤口，一般弧口半徑為35毫米。箱形柱壁板全熔透坡口焊時，下柱與柱口齊平處設置蓋板，厚度一般不小于16毫米，用單邊V形坡口與柱壁板焊接，其邊緣與柱口截面一齊刨去4毫米，以便與上柱的焊接墊板有良好的接觸面。下柱蓋板與柱壁板焊接時需要保證一定的焊接深度，使柱口銑平后，不致將焊根露出。箱形柱工地焊接接頭的上柱也需要設置上柱橫隔板，以防止運輸、堆放和焊接時截面變形，其厚度不能小于10毫米。
