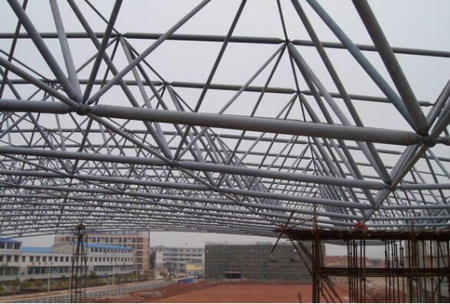

三角錐體系網架是以倒置的三角錐體為其組成單元。錐底為等邊三角形。將各個三角錐體底面互相連接起來即為網架的上弦，錐頂用桿件相連即為網架的下弦。三角錐體的三條棱即為網架的斜腹桿。三角錐體系網架的網格常為三角形或六邊形。根據不同的三角錐布置方式，可分成不同形式的網架，常見的有以下三種形式。
一、三角錐網架
三角錐網架是由倒置的三角錐體組合而成。其上下弦網格都為正三角形。倒置三角錐的錐頂位于上弦三角形網格的形心。這種網架受力比較均勻，整體剛度也較好、剛度大，適用于大中跨度及重屋蓋的鋼結構建筑。
二、抽空三角錐網架
將三角錐網架間隔抽掉三角錐中的腹桿和相應的下弦桿，下弦網格成為三角形和六邊形相間分布的形式或均為六邊形的形式，成為抽空三角錐網架。這種網架桿件少、造型美觀、造價經濟，但剛度較差。
三、蜂窩形三角錐網架
蜂窩形三角錐網架將倒置三角錐按一定規律排列(每個上弦點只連一個三角錐體)，使網架上弦呈三角形與六邊形相間的網格，而下弦呈六邊形網格，其形狀似蜂窩。這種網架的上弦短，下弦長，受力比較合理。在各類網架中它的桿件數和節點數都比較少，但剛度較差，在輕屋蓋的中小跨度屋蓋上采用，能收到較好的經濟效果。
