設計圖的審核內容都有哪些呢?
2023-04-18 10:02 陜西鋼結構 華邦建設

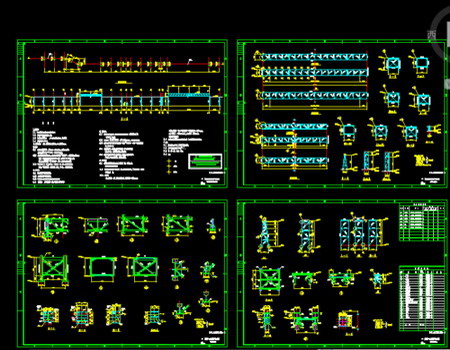

鋼構件制作加工的質量關系到鋼結構施工安裝的效率、人工成本與鋼結構安裝質量等問題。所以，在鋼構件制作加工前應仔細審核設計圖紙，避免出現錯誤的節點和工藝施工，造成不必要的施工問題。那么，設計圖的審核內容都有哪些呢?
1、設計圖紙文件是否齊全，設計圖紙文件包括設計圖、施工圖、圖紙總說明和設計變更通知單等。
2、鋼構件的尺寸是否正確。
3、鋼構件的幾何尺寸是否標注齊全。
4、標題欄內鋼構件的數量要與總數量一致。
5、節點是否清楚，是否符合國家規范標準。
6、加工符號、焊接符號是否齊全。
7、構件與構件之間的連接形式是否合理。
8、結合設備和技術條件考慮，能否滿足圖紙上的技術要求。
9、圖紙的標準化是否符合國家規定等。
