剛接柱腳的三種構造形式
2023-04-27 09:33 陜西鋼結構 華邦建設

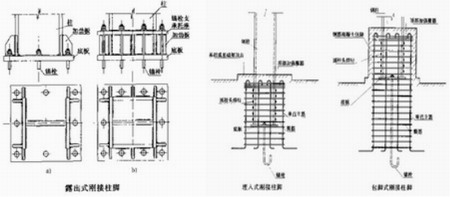

剛接柱腳按其構造形式可以分為露出式柱腳、埋入式柱腳和包腳式柱腳三種。
一、露出式剛接柱腳
露出式剛接柱腳主要由底板、加勁板、錨栓及錨栓支承托座等組成，各部分板件都需要具有足夠的強度和剛度，而且相互之間需要有可靠的連接。
二、埋入式剛接柱腳
埋入式剛接柱腳是直接將鋼柱埋入鋼筋混凝土基礎或基礎梁的柱腳。其埋入方法，一種是預先將鋼柱腳按要求組裝固定在設計標高上，然后澆灌基礎或基礎梁的混凝土;另一種是預先按要求澆筑基礎或基礎梁混凝土，并留出安裝鋼柱腳的杯口，待安裝好鋼柱腳后，再補澆杯口部分的混凝土。一般情況下，前一種方法有利于保證鋼柱腳和基礎或基礎梁的整體剛度，采用較多。在埋入式剛接柱腳中，鋼柱的埋入深度是影響柱腳抗彎剛度、承載力和變形能力的最重要因素。
三、包腳式剛接柱腳
包腳式剛接柱腳是指按一定的要求將鋼柱腳用鋼筋混凝土包裹起來的柱腳，這類柱腳可以設置在地面上，亦可以設置在樓面上。鋼筋混凝土包腳的高度、截面尺寸、保護層厚度和箍筋配置，對柱腳的內力傳遞和恢復力特性起著重要的作用。
