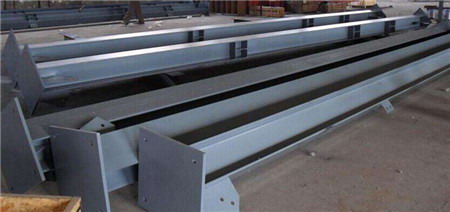

鋼柱型式結構的檢查要點
2023-07-25 09:48 陜西鋼結構 華邦建設
1、鋼柱柱頂承受屋面靜荷載，鋼柱上的懸臂承受吊車梁傳遞下來的動荷載、通過柱身傳遞到柱腳底板。懸臂部分及相關的支承肋承受交變動荷載，一般采用K型坡口焊縫，并且應保證全熔透，對于懸臂及其相關部分的焊縫質量檢查，應是成品檢查的重點。由于板材尺寸不能滿足需要而進行拼接時，拼接焊縫必須全熔透，保證與母材等強度。一般情況下，除保證外觀質量的檢查外，上述兩類焊縫要進行超聲波探傷的內部質量檢查，檢查時應予以注意。
2、柱端、懸臂等有連接的部位要注意檢查相關尺寸，特別是高強螺栓連接時，更要加強控制。另外，柱底板的平直度、鋼柱的側彎等要注意檢查控制。
3、設計圖要求柱身與底板要刨平頂緊的，要按國家規范的要求對接觸面進行磨光頂緊的檢查，以確保力的有效傳遞。
4、鋼柱柱腳不要采用地腳螺栓，而直接插入基礎預留孔，再二次灌漿固定的，應注意檢查插入混凝土部分不能涂漆。
5、箱形柱在一般都設置內部加勁肋，為了確保鋼柱尺寸，并直到加強作用，內加勁板需要經加工刨平、組裝焊接幾道工序。由于柱身封閉后無法檢查，應注意加強工序的檢查，內勁板加工刨平、安裝貼緊情況以及焊接方法和質量都應符合設計要求。
6、空腹鋼柱的檢查要點同于實腹鋼柱，由于空腹鋼柱截面復雜，要經多次加工、小組裝、再總裝到位。因此，空腹柱在制作中各部位尺寸的配合十分重要，在其質量控制檢查中要側重于單體構件的工序檢查，只有各部位的工序檢查符合質量要求，鋼柱的總體尺寸就比較容易控制了。
