如何深化鋼結構設計圖?
2019-02-25 16:49 陜西鋼結構 華邦建設

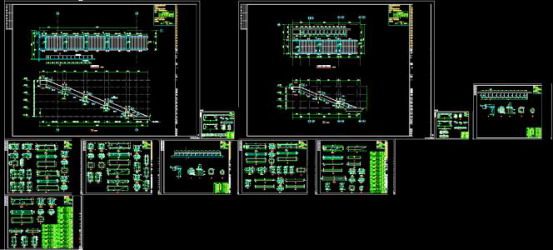

我國鋼結構工程設計采用的是兩個階段設計法：第一階段是由建筑工程設計單位進行結構設計，確定鋼構件截面大小并計算出各種負荷情況下的結構內力，第二階段主要由施工和鋼結構制作單位根據設計單位的結構設計方案，進行鋼結構工程的深化設計，編撰深化設計圖紙，深化設計圖紙是為了鋼構件制作所用，是下料、節點件加工、組裝、總組裝和安裝等施工的依據。因此，深化設計圖紙數量較多，主要包括裝配圖、節點詳圖和構件加工制作圖，這些圖紙要求標注說詳盡。鋼結構深化設計圖繪出構件裝配圖、構件加工尺寸與內力及主要節點構造，還必須在詳圖設計中補充進行部分構造設計與連接的計算，具體內容如下：
1、鋼構件構造設計，主要是根據現行《鋼結構設計規范》中的構造規定，細化結構設計主要有以下內容：鋼柱、支撐、桁架、節點連接件(包括節點連接)設計和放樣，桁架或大跨度實腹梁起拱構造與設計，梁支座加勁肋或縱橫加勁肋構造設計，組合截面構件綴板、填板布置、構造;板件構件變截面構造設計，螺栓群或焊接群的布置與構造，拼接、焊接坡口及構造切槽構造，張緊可調圓鋼支撐構造，隅撐、彈簧、橢圓孔、板鉸、滾軸支座。
2、鋼結構安裝施工時的構造設計，主要根據現行《鋼結構設計規范》和《鋼結構工程施工質量驗收規范》中的構造規定。如方便安裝施工臨時固定加勁板主要有以下幾種常見的措施內容：施工施擰很小構造;現場組裝的定位;焊接、夾具耳板等設計等。
3、構造及連接計算，構造及連接計算主要是根據現行《鋼結構設計規范》中的規定進行計算。如遇到規范中尚未規定的特殊計算內容，須連同設計、業主和施工承包方共同協商采用試驗或電腦仿真計算為工程構造及連接計算提供依據。
4、鋼結構的起拱計算，鋼結構的起拱主要用于大跨度鋼結構構件，為改善外觀和使用條件，可將橫向受力構件制作時預先制成起拱。
