如何設計鋼結構的基礎平面圖?
2019-07-12 09:25 陜西鋼結構 華邦鋼結構

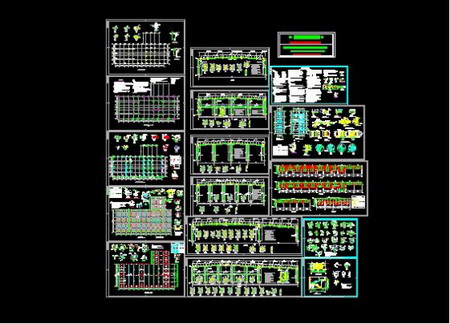

鋼結構設計的一個重要步驟就是基礎平面圖的設計與制作，平面圖的設計與制作關系到后期施工的規范和建筑結構的效果，鋼結構設計的基礎平面圖包括以下內容：
1、繪出走位軸線、基礎構件的尺寸、位置、底標高、構件編號。當基礎底標高不同時，需要繪出放坡示意圖;必要時還需要繪出表示施工后澆帶的位置及寬度。
2、標明鋼結構的砌體結構墻與墻垛、柱的位置與尺寸、編號。
3、標明地溝、地坑和已定設備基礎的平面位量、尺寸、標高，預留孔與預埋件的位置、標高。
4、在進行沉降觀測時需要注明觀測點位置。
5、基礎設計說明應包括基礎持力層與基礎進入持力層的深度、地基的承載力特征值、持力層驗槽要求、基底與基槽回填土的處理措施和要求，以及對施工的有關要求等。
6、采用樁基時，需要給出樁位平面位置、定位尺寸與樁編號;在做試樁時，需要單獨繪制試樁定位平面圖。
7、當采用人工復合地基時，需要給出復合地基的處理深度與范圍，置換樁的平面布置與性能要求、構造詳圖，注明復合地基的承載力特征值與變形控制值等檢測要求和有關參數。當復合地基另由有設計資質的單位設計時，基礎設計方需要對經處理的地基提出承載力特征值和變形控制值的要求及相應的檢測要求。
