審閱鋼結構施工圖紙的注意事項
2020-02-28 13:26 陜西鋼結構 華邦鋼結構
審閱鋼結構施工圖紙時，需要注意審閱順序及分析方法，具體有以下幾方面:
1、確認設計文件是否齊全，設計文件包括設計圖、施工圖、圖標技術說明和變更等。
2、構件幾何尺寸和相關構件的連接尺寸是否標注齊全和正確。
3、節點是否清楚，構件之間的連接形式是否合理。
4、材料表內構件的數量是否符合工程實際數量。
5、加工符號、焊接符號是否齊全、清楚、標注方法是否符合國家相關標準和規定。
6、結合本單位的設備和技術條件，考慮能否滿足圖紙要求的技術標準。
7、必須將圖中各項要求全部掌控。如設計技術要求、相關技術規范，特別是關鍵性的技術條例應做好審閱筆錄，將其內容納入鋼結構制作工藝規程內容之中。

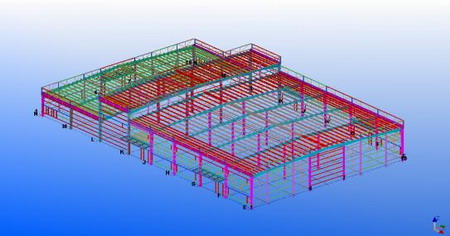

鋼結鉤建筑中的結構節點，全由施工單位按設計院設計圖為依據進行自行設計施工詳圖后，提供設計院認可。然后，工廠轉化為鋼結構正式施工制作詳圖。審圖過程中，凡是需機加工的零部件，必須用紅筆注明加放加工余量，并將規定和要求編于鋼結構制作工藝規程內容中，這樣可使施工人員及操作者一目了然。
