門式剛架鋼結構建筑的結構形式
2020-03-20 09:21 鋼結構建筑 陜西鋼結構
1、在門式剛架鋼結構建筑結構體系中，屋蓋可以采用壓型鋼板屋面板和冷彎薄壁型鋼檁條，主剛架可以采用變截面實腹剛架，外墻可以采用壓型鋼板墻面板和冷彎薄壁型墻梁。主剛架斜梁下翼緣和剛架柱內翼緣平面外的穩定性，需要由隅撐保證。主剛架間的交叉支撐可以采用張緊的圓鋼、鋼索或型鋼等。

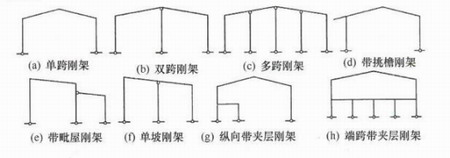

2、門式剛架鋼結構建筑分為單跨、雙跨、多跨剛架以及帶挑檐的和帶毗屋的剛架等形式。多跨剛架中間柱與斜梁的連接可以采用鉸接。多跨剛架可以采用雙坡或單坡屋蓋，也可以采用由多個雙坡屋蓋組成的多跨剛架形式。
當設置夾層時，夾層可沿縱向設置或在橫向端跨設置。夾層與柱的連接可以采用剛性連接或鉸接。
3、根據跨度、高度和荷載的不同，門式剛架鋼結構建筑的梁、柱可以采用變截面或等截面實腹焊接工字形截面或軋制H形截面。設有橋式吊車時，柱可以采用等截面構件。變截面構件可以做成改變腹板高度的楔形;有時也可以改變腹板厚度。結構構件在制作單元內不要改變翼緣截面，當必要時，只可以改變翼緣厚度;鄰接的制作單元可以采用不同的翼緣截面，兩單元相鄰截面高度宜相等。
4、門式剛架鋼結構建筑的柱腳可以按鉸接支承設計。當用于工業廠房且5t以上橋式吊車時，可以將柱腳設計成剛接。
5、門式剛架鋼結構建筑可以由多個梁、柱單元構件組成。柱可以為單獨的單元構件，斜梁可以根據運輸條件劃分為若干個單元。單元構件本身可以采用焊接，單元構件之間可以通過端板采用高強度螺栓連接。
