鋼結構廠房連接節點設計時需要的注意事項
2021-04-30 09:38 鋼結構廠房 陜西鋼結構

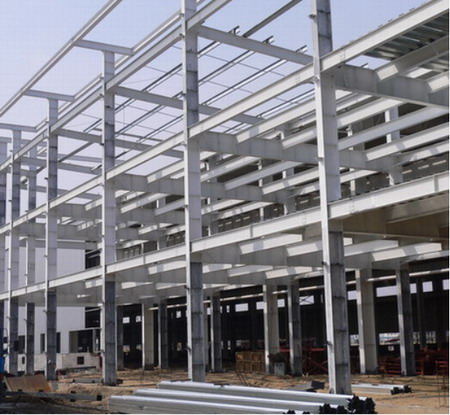

鋼結構廠房在施工之前，需要對其進行設計。特別是廠房連接節點，大到整個建筑結構，小到一個螺栓，都需要對其進行設計，以便保證鋼結構廠房的牢固性、實用性。連接節點設計是鋼結構廠房設計中重要的內容之一。在結構分析前，就應該對節點的形式有充分思考與確定。常常出現的一種情況是，最終設計的節點與結構分析模型中使用的形式不完全一致。按傳力特性不同，節點分剛接，鉸接和半剛接。初學者宜選擇可以簡單定量分析的前兩者。
連接的不同對結構影響甚大。比如，有的剛接節點雖然承受彎矩沒有問題，但會產生較大轉動，不符合結構分析中的假定。會導致實際工程變形大于計算數據等的不利結果。連接節點有等強設計和實際受力設計兩種常用的方法，設計中通常有焊縫及螺栓連接的表格等供設計者查用，比較方便。也可以使用結構軟件的后處理部分來自動完成。
鋼結構廠房連接節點設計時需要的注意事項：
1、焊接：對焊接焊縫的尺寸及形式等，規范有強制規定，需要嚴格遵守。焊條的選用應和被連接金屬材質適應。焊接設計中不能任意加大焊縫。焊縫的重心應盡量與被連接構件重心接近。其他詳細內容可查規范關于焊縫構造方面的規定。
2、栓接：鉚接形式，在建筑工程中，現已很少采用。普通螺栓抗剪性能差，可在次要結構部位使用。高強螺栓，使用日益廣泛。根據受力特點分承壓型和摩擦型。兩者計算方法不同。自攻螺絲用于板材與薄壁型鋼間的次要連接。國外在低層墻板式住宅中，也常用于主結構的連接。
3、連接板：可簡單取其厚度為梁腹板厚度加4毫米，然后驗算凈截面抗剪等。
4、梁腹板：應驗算栓孔處腹板的凈截面抗剪。承壓型高強螺栓連接還需驗算孔壁局部承壓。
5、節點設計必須考慮安裝螺栓、現場焊接等的施工空間及構件吊裝順序等。構件運到現場無法安裝是初學者長犯的錯誤。此外，還應盡可能使工人能方便的進行現場定位與臨時固定。
6、節點設計還需要考慮制造廠的工藝水平。比如鋼管連接節點的相貫線的切口需要數控機床等設備才能完成。
