鋼結構住宅組合梁設計的一般規定
2021-05-13 09:35 鋼結構住宅 陜西鋼結構
1、鋼結構住宅組合梁設計和構造需要符合國家現行標準《鋼結構設計規范》GB50017和現行行業標準《鋼-混凝土組合樓板設計與施工規程》YB9238的規定。
2、鋼結構住宅組合梁宜用作簡支梁，當采用連續組合梁時，可采用主次鋼梁平接的連續構造。連續組合梁的設計需要符合下列要求：

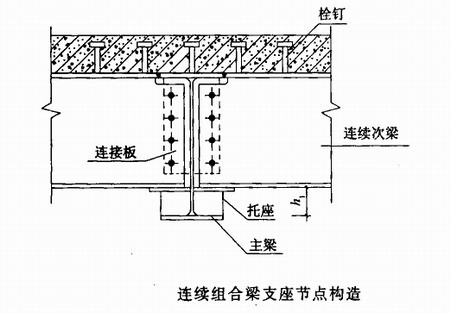

(1)、連續梁在支座處的主次梁連接構造需要保證鋼梁翼緣與腹板內力連續、可靠的傳遞;上圖中翼緣的連接焊縫，需要保證翼緣最大力的可靠傳遞;連接板與高強度螺栓連接應保證梁端最大剪力的可靠傳遞。
(2)、連續梁負彎矩區的受壓翼緣寬厚比，需要符合鋼梁按塑性設計時受壓翼緣局部穩定的要求。
(3)、連續次梁支座處，主梁的應力較大時，宜進行主梁上翼緣與次梁相連接部位雙向受彎折算應力的驗算。
3、混凝土板與鋼梁上翼緣錨固連接的抗剪連接件宜選用焊(栓)釘，當鋼梁上有鍍鋅壓型鋼板，焊(栓)釘需穿透焊時，其直徑不宜大于19毫米，并應采用匹配穿透焊的F2型瓷環。
