分析鋼結構住宅的結構體系
2021-11-19 10:03 鋼結構住宅 陜西鋼結構
一、框架結構體系
框架結構體系是指沿鋼結構住宅的縱向和橫向均采用框架作為承重和抵抗側力的主要構件所構成的結構體系，這里主要講解的是無支撐框架體系。一般地震地區的鋼結構主要采用框架結構體系，框架結構體系的特點是因?yàn)榭梢岳弥c梁的剛性連接，使得以較小面積的梁和柱，承擔很大的水平荷載與豎向荷載?？蚣芙Y(jié)構體系的優點是可以提供寬闊且靈活的內部空間，構件可以標準化生產，施工速度快且污染小，但是在地震時容易發生較大的側向位移，造成結構破壞，且需要較高的防火等級。
二、框架支撐體系
框架支撐體系是一種在支撐體系的基礎上，沿框架的縱、橫兩個方向均布置一定數量的支撐，所形成的結構體系。框架支撐體系的優點顯著改善了框架體系的側向位移問題，但是由于擁有過多斜桿，所以在節點施工過程比較困難。

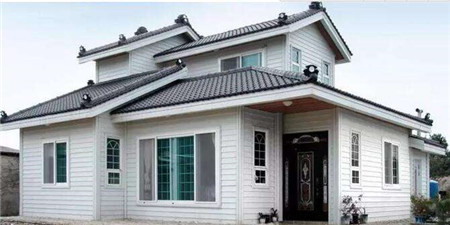

（鋼結構住宅的結構體系）
三、框架混凝土剪力墻結構
框架混凝土剪力墻結構是以框架為主體，并配置一定數量的鋼筋混凝土或型鋼混凝土剪力墻?？蚣芑炷良袅Y(jié)構分為現澆剪力墻和預制剪力墻兩種。鋼結構住宅的豎向荷載全部由鋼框架來承擔，而水平荷載引起的剪力主要由鋼筋混凝土墻板來承擔，水平荷載引起的傾覆力矩主要由框架和鋼筋混凝土墻板所形成的聯合體來承擔。所以框架混凝土剪力墻結構相比于框架結構，其自身的受剪承載力與抗推剛度都有著很大的提高。但是框架混凝土剪力墻結構的內部空間布置會受到很大的影響。
四、框筒體系
框筒體系是由密集排列的矩形網格的梁和柱剛性連接在一起組成的一種結構。封閉式筒體通過懸臂作用來抵抗側向作用，內部柱子或核心只承受重力荷載?？蛲搀w系的優點是可以有效抵擋側向力，缺點為外部分容易受剪力滯后效應的影響。
五、桁架筒體系
桁架筒體系在外圍框架中增設大型依架，基本上可以消除框筒的剪力滯后效應現象。桁架筒體系優點為有效抵抗測應力并減少剪滯效應，其不足之處在于斜支撐可能影響視線。
