高層鋼結構支撐框筒結構體系的組成
2022-04-02 09:07 高層鋼結構 陜西鋼結構
1、高層鋼結構為了給使用者提供無遮擋的開闊視野和明朗的外觀，要求高層鋼結構周邊結構采用較大柱距和較矮窗裙梁的框架。
（支撐框筒結構體系）

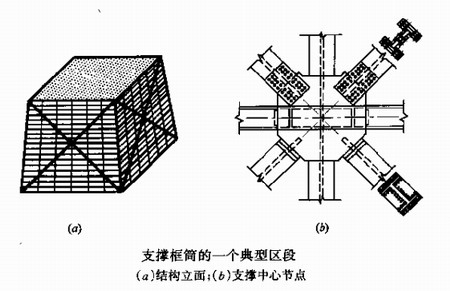

2、根據受力特點，高層鋼結構外圈的支撐框筒可以劃分為“主構件”和“次構件”兩部分。圖表示支撐框筒的一個典型區段。在每一個區段中，主構件包括支撐斜桿、角柱和主樓層的窗裙梁;次構件包括四邊各中間柱和介于主樓層之間的各層窗裙梁。圖表示支撐中心節點的構造示意。
3、高層鋼結構支撐框筒是以“稀柱淺梁型”框架圍成的較大柱距框筒為基礎，在其各個立面上設置大型交叉支撐所構成。
4、高層鋼結構支撐框筒相鄰立面上的支撐斜桿，在框筒轉角處與角柱相交于同一點。
5、高層鋼結構支撐框筒結構體系是由高層鋼結構外圈的支撐框筒與內部的承重框架所組成。
