簡述梁支承于柱頂?shù)你q接連接
2022-11-09 09:04 陜西鋼結構 華邦建設

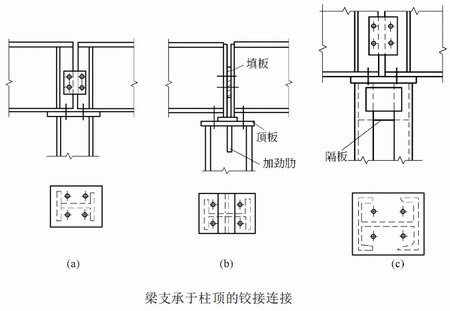

下圖為梁支承于柱頂?shù)你q接構造。梁的支座反力通過柱頂板傳給柱身，頂板與柱身采用焊縫連接。每個梁端與柱采用螺栓連接，使其位置固定在柱頂板上。頂板厚度一般取16毫米至20毫米。
在圖中，梁端加勁肋對準柱的翼緣板，使梁的支座反力通過梁端加勁肋直接傳給柱的翼緣。這種連接形式構造簡單，施工方便，適用于相鄰梁的支座反力相等或差值較小的情況。當兩相鄰梁支座反力不等且相差較大時(例如左跨梁有活荷載，右跨梁無活荷載)，柱將產生較大的偏心彎矩。設計時柱身除按軸心受壓構件計算外，還應按壓彎構件進行驗算。兩相鄰梁在調整、安裝就位后，用連接板和螺栓在靠近梁下翼緣處連接起來。
在圖中，梁端采用突緣支座，突緣板底部刨平(或銑平)，與柱頂板直接頂緊，梁的支座反力通過突緣板作用在柱身的軸線附近。這種連接即使兩相鄰梁支座反力不相等時，對柱所產生的偏心彎矩也很小，柱仍接近軸心受壓狀態。梁的支座反力主要由柱的腹板來承受，所以柱腹板的厚度不能太薄。在柱頂板之下的柱腹板上應設置一對加勁肋以加強腹板。加勁肋與柱腹板的豎向焊縫連接要按同時傳遞剪力和彎矩計算，因此加勁肋要有足夠的長度，以滿足焊縫強度和應力均勻擴散的要求。加勁肋與頂板的水平焊縫連接應按傳力需要計算。為了加強柱頂板的抗彎剛度，在柱頂板中心部位加焊一塊墊板。為了便于制造和安裝，兩相鄰梁之間預留10毫米至20毫米間隙。在靠近梁下翼緣處的梁支座突緣板間填以合適的填板，并用螺栓相連。
在圖為梁支承在格構式柱頂?shù)你q接連接構造。為了保證格構式柱兩單肢受力均勻，不論是綴條式還是綴板式柱，在柱頂處應設置端綴板，并在兩個單肢的腹板內側中央處設置豎向隔板，使格構式柱在柱頭一段變?yōu)閷?shí)腹式。這樣，梁支承在格構式柱頂連接構造可與實腹式柱的同樣處理。
