關于實腹式框架的構造
2022-11-28 08:53 陜西鋼結構 華邦建設
一、腹板和翼緣
實腹式框架梁、柱腹板和翼緣的構造與一般梁、柱相同。
二、角區構造
實腹式框架角區是框架中構造比較復雜的部分，以單層門式剛架為例，框架角的外角因鋼結構建筑外墻與屋面連接需要，常作成直角或鈍角;框架角的內角則有圓弧角、直角或鈍角幾種形式。圓弧角受力平緩，但制作較為復雜。當采用焊接工字形截面時，框架角的腹板與橫梁的腹板、柱腹板先斷開，再用焊縫拼接起來，內翼緣則彎成弧形。翼緣焊縫與腹板拼接焊縫要錯開，以避免焊縫交叉產生應力集中。當采用有蜂窩孔拼接工字鋼截面時，框架角另加腹板，嵌入裁開的工字鋼腹板中用焊縫焊接起來，框架角的腹板需要布置加勁肋，以保證腹板受彎時的局部穩定。

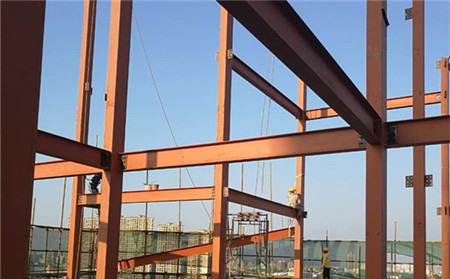

三、框架橫梁與柱直接連接
框架橫梁與柱直接連接可采用柱到頂與梁連接、梁延伸與柱連接和梁柱在角中線連接三種連接安裝方案。
這三種安裝連接方案各有優缺點。所有焊縫都采用角焊縫，以便于拼裝，另加拼接蓋板可加強節點剛度。但在有檁條或墻架的框架中會使橫梁頂面或柱外立面不平，產生構造上的麻煩，對此，可將柱或梁的翼緣伸長與對方柱或梁的腹板連接。
對于跨度較大的實腹式框架，由于構件運輸單元的長度限制，常需在屋脊處作一個拼接，可用焊縫或螺栓連接。焊縫需用內外加強板，橫梁之間的連接用突緣結合。螺栓連接則應在節點處變截面，以加強節點剛度。拼接板放在受拉的內角翼緣處，變截面處的腹板設有加勁肋。
