關于檁條的截面及布置
2022-12-27 09:23 陜西鋼結構 華邦建設

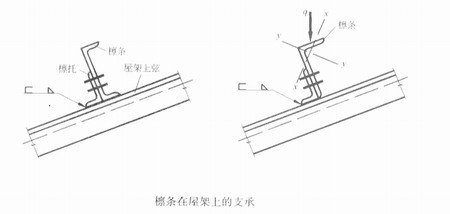

實腹式檁條最常用的截面形式是熱軋槽鋼，當檁條跨度和荷載較大時可用H型鋼或工字形焊接板梁，當檁條跨度和荷載較小時則可用熱軋角鋼。在輕型屋面系中，冷彎薄壁型鋼中的帶卷邊Z形鋼或帶卷邊槽鋼也常用作檁條，這是一種很經濟的截面，其設計需要按照國家標準《冷彎薄壁型鋼結構技術規范》進行。檁條在屋架上的支承如下圖所示，屋架上預先焊接與屋架上弦桿寬度相當?shù)慕卿?，稱為檁托，安裝時與檁條在高空用普通螺栓連接。
檁條的間距主要取決于屋面材料的性能和尺寸規格，需要充分利用屋面材料可能提供的最大跨度以加大檁條的間距。同時，也要考慮屋架的具體節點布置。如果有可能，檁條應置于屋架的節點上，使屋架上弦桿只產生軸心力;如果沒可能完全做到，則兼作屋架側向支點的檁條必須置于屋架節點處，其他檁條可以放在屋架上弦桿的節間內，此時屋架上弦桿為壓彎構件。
