關于支撐斜桿的連接

2023-01-06 08:53 陜西鋼結構 華邦建設

　　1、為使支撐斜桿能承受消能梁段的端部彎矩，支撐斜桿與橫梁的連接需要設計成剛接。

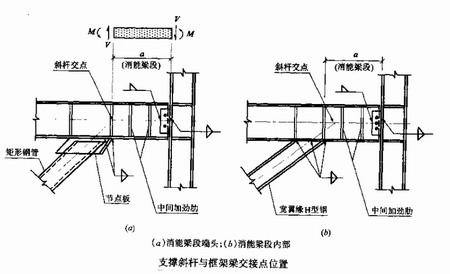

　　2、支撐斜桿軸線與框架梁軸線的交點，需要位于消能梁段的端點;也可位于消　能梁段內部，此時將產生與消能梁段端部彎矩方向相反的附加彎矩，從而減小梁段和支撐斜桿的彎矩，對抗震有利。但交點不能位于消能梁段以外，因?yàn)樗鼘⒓哟笾涡睏U和消能梁段的彎矩，不利于抗震。

　　3、支撐斜桿的拼接接頭以及斜桿與框架梁的連接節點，都需要采用高強度螺栓摩擦型連接。必要時也可以采用焊接，但需要采用全熔透對接焊縫。

　　4、支撐斜桿可以采用全熔透坡口焊縫直接與框架梁連接，也可以通過節點板與框架梁連接。前一連接構造具有傳遞彎矩的能力，后一做法適用于矩形鋼管斜桿。

　　5、當支撐斜桿與框架梁的連接采用節點板時，需要注意將連接部位置于消能梁段范圍以外，以免節點板的局部加強影響到消能梁段的屈服性能。此外，考慮到消能梁段的剪力很大，節點板靠近梁段的一側需要加焊一塊邊緣加勁板，以防節點板屈曲。
