鋼結構廠房進行柱網布置的注意事項
2023-02-20 09:22 鋼結構廠房 陜西鋼結構

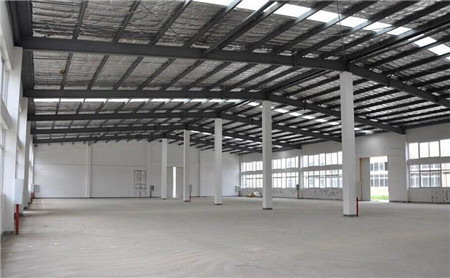

柱網布置就是確定鋼結構廠房承重柱在平面上的排列，即確定它們的縱向和橫向定位軸線所形成的網格。鋼結構廠房的跨度就是柱縱向定位軸線之間的尺寸，鋼結構廠房的柱距就是柱子在橫向定位軸線之間的尺寸。
鋼結構廠房進行柱網布置時，需要注意以下事項：
一、應滿足生產工藝要求
鋼結構廠房是直接為工業生產服務的，不同性質的鋼結構廠房具有不同的生產工藝流程，各種工藝流程所需主要設備、產品尺寸和生產空間都是決定跨度和柱距的主要因素。柱的位置(包括柱下基礎的位置)需要和地上(地下)設備、機械及起重運輸設備等相協調。此外，柱網布置還需要考慮未來生產發展和生產工藝的可能變動。
二、應滿足結構的要求
為了保證鋼結構廠房的正常使用，使鋼結構廠房具有必要的剛度，需要盡量將柱布置在同一橫向軸線上，以便與屋架或橫梁組成橫向框架，提供盡可能大的橫向剛度。
三、應符合經濟合理的原則
柱距大小對結構的用鋼量影響較大，較經濟的柱距可以通過具體方案比較確定，例如，在柱子較高、跨度較大而吊車起重量又較小的鋼結構廠房中，采用大柱距可能是經濟合理的。為了降低制作和安裝工作量，應盡量實現結構構件的統一化和標準化，滿足《鋼結構廠房統一化基本規則》的規定：當鋼結構廠房跨度≤18米時，需要3米為模數，即9米、12米、15米、18米;當鋼結構廠房跨度大于18米時，需要以6米為模數，即24米、30米、36米。但是當工藝布置和技術經濟有明顯的優越性時，也可以采用21米、27米、33米等。鋼結構廠房的柱距一般采用6米較為經濟，當工藝有特殊要求時，可以局部抽柱，即柱距做成12米;對某些有擴大柱距要求的鋼結構廠房也可以采用9米和12米柱距。
