簡述梁與柱的鉸接柱頭
2023-03-01 09:50 陜西鋼結構 華邦建設

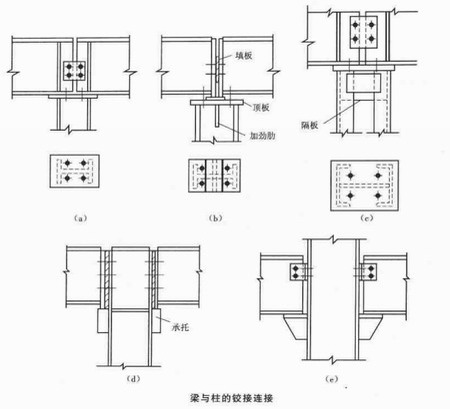

軸心受壓柱是一種獨立的構件，直接承受上部傳來的荷載。梁與柱鉸接時，梁可支承在在柱頂上，亦可連于柱的側面。梁支于柱頂時，梁的支座反力通過柱頂板傳給柱身。頂板與柱用焊縫連接，頂板厚度一般取16毫米至20毫米。為了便于安裝定位，梁與頂板用普通螺栓連接。下圖的構造方案是將梁的反力通過支承加勁肋直接傳給柱的翼緣。兩相鄰梁之間留一空隙，以便于安裝，最后用夾板和構造螺栓連接。這種連接方式構造簡單，對梁長度尺寸的制作要求不高。圖的構造方案，梁的反力通過端部加勁肋的突出部分傳到柱的軸線附近，因此即使兩相鄰梁的反力不等，柱仍接近于軸心受壓。梁端加勁肋的底面需要刨平頂緊于柱頂板。由于梁的反力大部分傳給柱的腹板，因而腹板不能太薄，且必須用加勁肋加強。兩相鄰梁之間可留一些空隙，安裝時嵌入合適尺寸的填板并用普通螺栓連接。對于格構柱，為了保證傳力均勻并托住頂板，需要在兩柱肢之間設置豎向隔板。
在多層框架的中間梁柱中，橫梁只能在柱側相連。上圖、(e)是梁連接于柱側面的鉸接構造。梁的反力由端加勁肋傳給支托，支托可采用T形(見圖e)、也可用厚鋼板做成(見圖d)，支托與柱翼緣間用角焊縫相連。用厚鋼板做支托的方案適用于承受較大的壓力，但制作與安裝的精度要求較高。支托的端面必須刨平并與梁的端加勁肋頂緊以便直接傳遞壓力?？紤]到荷載偏心的不利影響，支托與柱的連接焊縫按梁支座反力的1.25倍計算。為方便安裝，梁端與柱間需要留空隙加填板并設置構造螺栓。
