單層鋼框架結構平面的兩種布置方案
2023-03-07 11:10 鋼結構建筑 陜西鋼結構
鋼框架結構體系的布置包括框架的布置和支撐布置兩部分內容。支撐分為框架梁間支撐和框架柱間支撐。梁間支撐的主要作用有保證結構的空間作用;減小框架梁的側向約束長度，增加其穩定性，提高極限承載力;傳遞水平荷載。柱間支撐的主要作用有提高鋼框架結構的抗側移剛度和結構整體穩定性，減小側向位移;減小框架柱的約束長度，提高其穩定極限承載力。
單層鋼框架結構平面可采用橫向布置和縱向布置兩種方案。

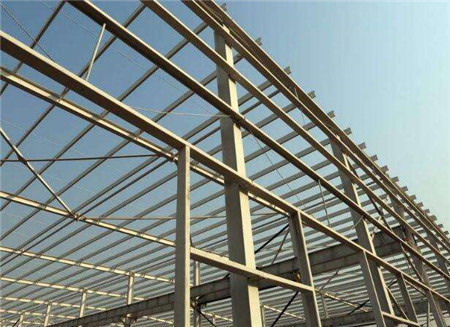

一、橫向布置
橫向布置是多榀框架用支撐在縱向連系起來，形成一個穩定的空間體系。橫向布置方案的優點是鋼結構建筑在縱向有很大的伸展擴充余地，結構整體剛度較好。
當結構橫梁采用平面桁架時，支撐布置原則以及支撐設計和構造要求與屋蓋結構相同。
除了上、下弦橫向水平支撐、下弦縱向水平支撐和豎向支撐外，還需要布置框架柱間支撐。如采用柔性屋面體系，則上弦還需要布置檁條。
當橫向框架設計為門式剛架時，梁間支撐體系布設在斜梁平面內，僅設橫向支撐。
二、縱向布置
縱向布置是在兩榀框架之間布置縱向屋架。在端框架的下弦平面內布置水平承風桁架，其內側弦桿與縱向屋架齊平?？v向屋架之間還需要布置上、下弦橫向與縱向水平支撐，屋面布置檁條。為了加強縱向剛度，邊縱向屋架與端框架柱之間用剛性支撐連系。
懸臂框架布置，當鋼結構建筑的外立面開有大面積的門窗或者較大的開敞空間時，可以采用懸臂框架體系。
