簡述梁與柱的剛接柱頭
2023-03-09 09:23 陜西鋼結構 華邦建設

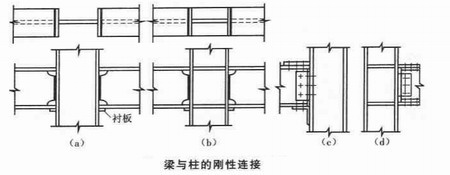

對于單層和多層框架的梁柱連接，一般都做成剛性節點。梁端采用剛接可以減小梁跨中的彎矩，但制作施工比較復雜。不論梁位于柱頂或位于柱身，都需要將梁支承于柱側。如下圖所示，計算時，梁端彎矩只考慮由連接梁的上、下翼緣與柱翼緣的連接板和承托的頂板及焊縫(或高強度螺栓)傳遞，并將其代換為水平拉力和壓力進行計算。梁的支座剪力則全部由連接于梁腹板的連接板及焊縫(或高強度螺栓)傳遞，如圖所示的連接方案，構造都比較簡單，但需要注意防止柱翼緣出現層間撕裂。
柱在和梁連接的范圍內可以設置橫向加勁肋，如上圖、(d)所示，或不設置橫向加勁肋，如圖、(c)所示，后一種情況需要對柱腹板和翼緣的強度和穩定作出驗算。
