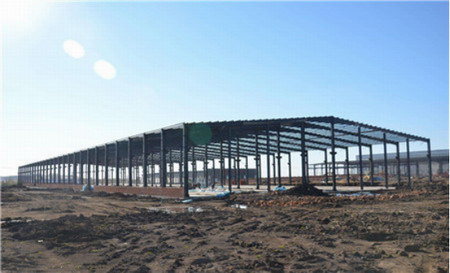

鋼結構廠房的施工測量控制標準
2023-03-27 09:27 鋼結構廠房 陜西鋼結構
1、鋼柱安裝前，需要在鋼結構廠房的柱身四面分別畫出中線或安裝線，彈線允許誤差為1毫米。
2、豎直鋼柱安裝時，需要采用經緯儀在相互垂直的兩軸線方向上，同時校測鋼柱垂直度。當觀測面為不等截面時，經緯儀需要安置在軸線上;當觀測面為等截面時，經緯儀中心與軸線間的水平夾角不能大于15°。傾斜鋼柱安裝時，可以采用水準儀和全站儀進行三維坐標校測。
3、鋼結構廠房吊車梁與軌道安裝測量需要符合一列規定：
(1)、根據鋼結構廠房平面控制網，用平行借線法測定吊車梁的中心線。吊車梁中心線投測允許誤差為±3毫米，梁面墊板標高允許偏差為±2毫米。
(2)、吊車梁上軌道中心線投測的允許誤差為±2毫米，中間加密點的間距不能超過柱距的兩倍，并將各點平行引測與牛腿頂部靠近柱子的側面，作為軌道安裝的依據。
(3)、在柱子牛腿面架設水準儀按三等水準精度要求測設軌道安裝標高。標高控制點的允許誤差為±2毫米，軌道跨距允許誤差為±2毫米，軌道中心線(加密點)投測允許誤差為±2毫米，軌道標高點允許誤差為±1毫米。
4、鋼屋架安裝后需要有垂直度、直線度、標高、撓度(起拱)等實測記錄。
