鋼柱安裝前設置標高觀測點和中心線標志的規定
2023-04-07 09:22 陜西鋼結構 華邦建設

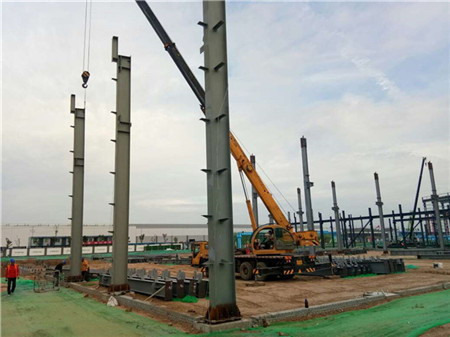

鋼柱安裝前需要設置標高觀測點和中心線標志，同一工程的觀測點和標志設置位置需要一致，并需要符合下列規定：
一、標高觀測點的設置規定
1、標高觀測點的設置以牛腿(肩梁)支承面為基準，設在鋼柱的便于觀測處。
2、無牛腿(肩梁)柱，需要以鋼柱頂端與屋面梁連接的最上一個安裝孔中心為基準。
二、中心線標志的設置規定
1、在柱底板上表面上行線方向設一個中心標志，列線方向兩側各設一個中心標志。
2、在柱身表面上行線和列線方向各設一個中心線，每條中心線在鋼柱底部、中部(牛腿或肩梁部)和頂部各設一處中心標志。
3、雙牛腿(肩梁)柱在行線方向兩個柱身表面分別設中心標志。在柱身上的三個面彈出安裝中心線，在柱頂還要彈出屋架及縱、橫水平梁的安裝中心線。
