主頁 > 新聞中心 > 行業(yè)動態(tài) > 概述全浸試驗
概述全浸試驗
2023-05-10 09:24 陜西鋼結(jié)構(gòu) 華邦建設(shè)

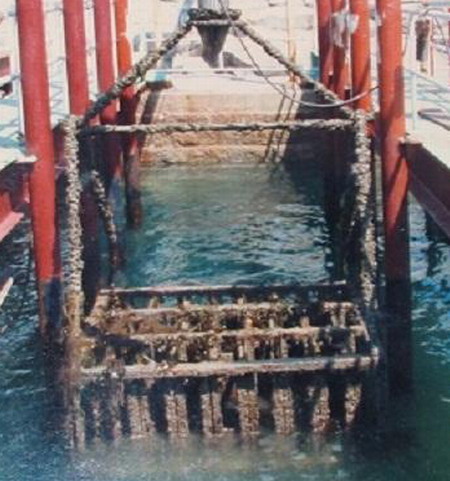

試樣完全浸入溶液的浸泡試驗稱為全浸試驗。全浸試驗的操作簡便，重現(xiàn)性好，比較容易控制某些重要的實驗因素。為了正 確地規(guī)劃試驗和解釋試驗結(jié)果，必須考慮下列因素的特殊影響作用：溶液成分、溫度、 充氣狀態(tài)、溶液流速、試樣表面狀態(tài)、試樣支架方法、試驗周期以及暴露后試樣的清洗方法等。
試驗過程中溶液的蒸發(fā)損失可采用恒定水平面裝置控制或定時地添加溶液，使溶液體積的波動不超過正負(fù)1%，有時也采用回流冷凝器。為避免腐蝕產(chǎn)物積累影響腐蝕規(guī)律，一般將介質(zhì)容量與試樣表面積的比例控制在20mL/cm³至200mL/cm³。通常要求每個試驗裝置中只浸泡一種合金，以避免一種合金的腐蝕產(chǎn)物對另一種合金腐蝕規(guī)律的干擾。
為了提高試驗結(jié)果的重現(xiàn)性及稱重靈敏度，一般采用平板試樣。孔蝕發(fā)生概率與試樣面積有關(guān)，需要嚴(yán)格規(guī)定試樣的尺寸。試驗容器可以密封，也可以敞露。根據(jù)試驗的具體要求確定是否配置充氣或去氣系統(tǒng)和配置溫度測量與控制裝置以及使用什么試樣支架等。
實驗室中常利用水浴或油浴控制試驗溶液的溫度。除非有特別規(guī)定，腐蝕試驗過程不需要對溶液充氣。在需要充氣時，可以向試驗溶液中鼓入空氣，有時也可以鼓入氧氣或氧氣與惰性氣體的混合氣體。去氣則是將惰性氣體鼓入溶液，以驅(qū)除溶液中的溶解氧。為防止空氣進(jìn)入試驗容器，可以采用水封裝置。有時可對流速進(jìn)行必要的控制，以提高試驗結(jié)果重現(xiàn)性。在沸點溫度下進(jìn)行的試驗，需要注意緩慢加熱，并在容器底部鋪一層玻璃碎片，以避免過度沸騰和氣泡的沖擊作用。
試樣的支架和容器在試驗溶液中應(yīng)是惰性的，從而保證自身不被腐蝕和破壞，也不污染試驗溶液。試驗支架的形狀和式樣設(shè)計，需要本著簡單和方便試驗以及獲得的試驗結(jié)果可靠為原則。試驗的詳細(xì)規(guī)則參見GB10124-88《金屬材料實驗室均勻腐蝕全浸試驗方法》和機(jī)械行業(yè)標(biāo)準(zhǔn)JB/T6073-92《金屬覆蓋層實驗室全浸試驗方法》。
相關(guān)產(chǎn)品推薦
