鋼結構網架的選型與幾何尺寸
2023-05-23 11:49 鋼結構網架 陜西鋼結構

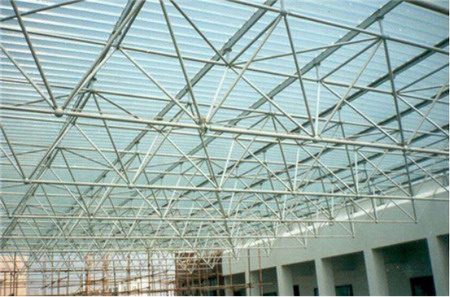

鋼結構網架的選型需要結合工程的平面形狀和跨度大小、支承情況、荷載大小、屋面構造、建筑設計等要求綜合分析確定。網架桿件布置必須保證不出現結構幾可變情況。
平面形狀為矩形的周邊支承網架和三邊支承一邊開口的網架，當其邊長比(長邊/短邊)小于或等于1.5時，需要選用斜放四角錐網架、棋盤形四角錐網架、正放抽空四角錐網架、兩向正交斜放網架、兩向正交正放網架、正放四角錐網架。對60米以下的中小跨度，也可以選用星形四角錐網架和蜂窩形三角錐網架。當建筑要求長寬兩個方向支撐距離不等時，可以選用兩向斜交斜放網架。但對于三邊支承一邊開口的鋼結構網架，其開口邊可以采取增加網架層數或適當增加鋼結構網架高度等辦法，還必須形成豎直的或傾斜的邊桁架。平面形狀為矩形的周邊支承網架，當其邊長比大于1.5時，需要選用兩向正交正放網架、正放四角錐網架或正放抽空四角錐網架。當邊長比小于2時，也可以采用斜放四角錐網架。當平面狹長時，可以采用單向折線形網架。
平面形狀為矩形、多點支承網架，可以根據具體情況選用正放四角錐網架、正放抽空四角錐網架、兩向正交正放網架。對多點支承和周邊支承相結合的多跨網架，還可以選用兩向正交斜放網架或斜放四角錐網架。
平面形狀為圓形、正六邊形及接近正六邊形且為周邊支承的網架，可以根據具體情況選用三向網架、三角錐網架或抽空三角錐網架。對60米以下的中小跨度，也可以選用蜂窩形三角錐網架。
對跨度不大于40米多層建筑的樓層及跨度不大于60米的屋蓋，可以采用以鋼筋混凝土板代替上弦的組合網架結構。組合網架需要選用正放四角錐網架、正放抽空四角錐網架、兩向正交正放網架、斜放四角錐網架和蜂窩形三角錐網架。
多點支承網架的懸臂長度可取跨度的1/4至1/3。
鋼結構網架的網格尺寸和高度可以根據網架形式、跨度大小、屋面材料以及構造要求和建筑功能等因素確定。
