關于鋼構件的放樣

2023-05-30 09:16 陜西鋼結構 華邦建設

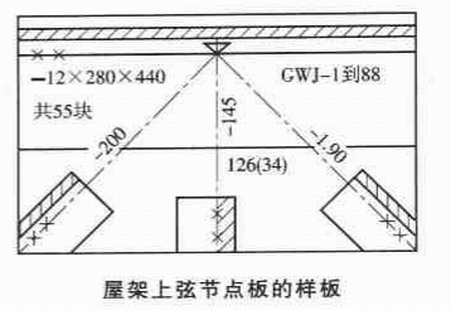

　　根據加工工藝圖，以1：1的要求放出各種接頭節點的實際尺寸，并對圖紙尺寸進行核對。對平面復雜的結構，需要在平整的地面上放出整個結構的大樣，制作出樣板和樣桿以作為下料、銑平、剪制、制孔等加工的依據。在制作樣板和樣桿時需要考慮加工余量;對焊接構件需要按工藝需要增加焊接收縮量，鋼柱的長度必須增加荷載壓縮的變形量。如圈紙要求桁架起拱，放樣時上、下弦需要同時起拱，并規定垂直桿的方向仍然垂直水平線，而不與下弦垂直。

　　放樣需要在專門的鋼平臺或平板上進行，平臺需要平整，尺寸需要滿足構件的尺寸要求，放樣畫線需要準確、清晰。樣板和樣桿是構件加工的標準，需要使用質輕、堅固、不易變形的材料制成并精心使用、妥善保管，其允許偏差需要符合相應的規定。
