概述網殼結構的類型
2023-06-19 09:45 陜西鋼結構 華邦建設
網殼結構的類型很多，可以根據不同的特征分類。
一、按結構層數分類
1、單層網殼結構
單層網殼結構是一種空間曲面剛接桿系結構或梁系結構，其受力特征類似于薄殼結構，穩定是單層網殼結構的主要問題。
2、雙層網殼結構
雙層網殼類似于雙層鋼結構網架，是空間曲面雙層鉸接或剛接桿系結構。當網殼結構的厚度(上下弦中心距)與其跨度或直徑之比h/L或h/D小于1/50時，網殼的受力特性類似于薄殼結構。穩定性是雙層網殼結構的關鍵問題。
對于厚度較大的網殼，其受力特征類似于中厚殼或厚殼，穩定與強度都可能成為其承載能力的控制值。
二、按高斯曲率分類
1、正高斯曲率網殼
正高斯曲率網殼也稱為同向曲面網殼，網殼的曲面為不可展曲面。
2、負高斯曲率網殼
負高斯曲率網殼也稱為反向曲面網殼，相應的曲面也為不可展曲面。
3、零高斯曲率網殼
零高斯曲率網殼也稱為單向曲面網殼，相應的曲面為可展曲面。
三、按網殼的曲面形狀分類
按網殼的曲面形狀分類主要有球面網殼、柱面網殼、橢圓拋物面網殼、雙曲拋物面網殼、扭網殼和圓錐面網殼等。
四、按網格形式或體系分類

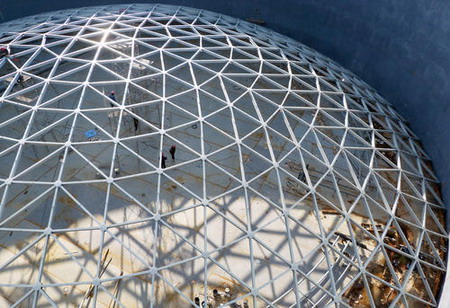

單層球面網殼有肋環型、施威德勒型、聯方型、三向網格型、凱威特型、短程線型。
在單層圓柱面網殼中，有人字斜桿型、單斜桿型、雙斜桿型、聯方網格型和三向網格型。
單層橢圓拋物面網殼可以采用三向或單向斜桿正交正放的網格。
單層雙曲拋物面網殼宜采用三向網格，其中兩個方向沿直紋布置，也可采用兩向正交網格，沿主曲率方向布置，必要時可加設斜桿。
對于雙層網殼，其幾何體系與鋼結構網架相同，僅雙層網殼為曲面結構體系，而雙層鋼結構網架為平面體系。主要形式有交叉桁架體系和角錐體系。
