柱與柱的拼接連接
2023-03-15 09:12 陜西鋼結構 華邦建設

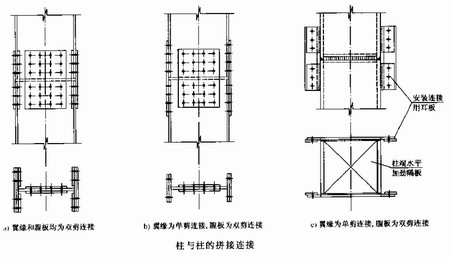

柱與柱的拼接連接節點，理想位置需要設在內力較小處，但為方便施工，一般設在距樓板頂面1.1米至1.3米處。對型鋼和H形截面柱，其翼緣一般采用完全焊透的坡口對接焊縫連接，腹板采用高強度螺栓連接，或者翼緣、腹板都采用高強螺栓連接。對箱形截面或管形截面采用完全焊透的坡口對接焊縫連接。
柱的拼接連接，當采用高強度螺栓連接時，翼緣和腹板的拼接連接板應盡可能成對對稱設置，在有彎矩作用的拼接節點處，連接板的截面面積和抵抗矩都需要大于母材的截面面積和抵抗矩。為保證安裝質量和施工安全，在柱的拼接處需要適當設置耳板作為臨時固定，耳板需要按施工工況來設計。
柱需要改變截面時，應盡可能保持截面高度不變，而采用改變截面板件厚度或翼緣寬度的方法。變截面的坡度一般可在1：4至1：6的范圍內采用。
柱拼接連接的計算方法一般有等強度設計法和實用設計法。等強度設計法是按被連接的柱翼緣和腹板凈截面面積的等強度條件來進行拼接連接的設計，它多用于抗震設計或按彈塑性設計結構中柱的拼接連接，以確保結構的連續性、強度和剛度。而且當柱的拼接連接采用焊接時，一般采用完全焊透的坡口對接焊縫，并采用引弧板施焊，此時可以認為焊縫與被連接的柱翼緣或腹板是等強度的，不需要進行焊縫的強度驗算。
實用設計法是以連接處柱翼緣和腹板各自的截面面積分擔作用在拼接連接處的軸心壓力，柱翼緣同時承受軸向壓力Nf和繞強軸的全部彎矩M，而腹板同時承受軸向壓力Nw和全部剪力V來進行拼接連接設計的。
