四角錐體系網架的六種形式
2023-03-16 10:33 陜西鋼結構 華邦建設

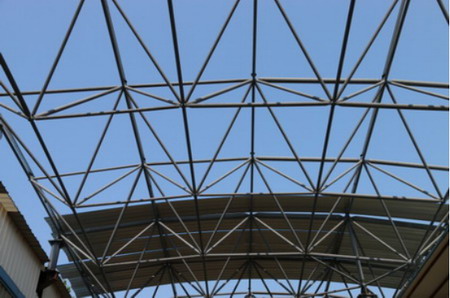

四角錐體系網架是由一組倒置的四角錐組合而成，其基本單元為四角錐體，錐體底面為上弦桿，側棱為腹桿，頂點相連為下弦桿。四角錐體系網架的平面網格一般為方形或矩形。根據布置方式不同，四角錐體系網架有以下六種形式。
一、正放四角.錐網架
正放四角錐網架的構成是以倒置的四角錐體為組成單元，將各個倒置的四角錐體的底邊相連即形成正放四角錐網架。這種網架的上下弦桿都與鋼結構建筑軸線平行或垂直，而且沒有垂直腹桿。正放四角錐網架的每個節點都匯交8根桿件。網架中不但上弦桿與下弦桿等長，如果網架斜腹桿與下弦平面夾角成45°，則網架全部桿件的長度都相等。正放四角錐網架受力比較均勻，空間剛度也比其他四角錐網架以及兩向網架要大。在國內外得到了廣泛的應用，特別是一些在工廠制作的定型化網架，都以四角錐作為預制單元，然后拼成正放四角錐網架。
二、正放抽空四角錐網架
正放抽空四角錐網架的組成方式與正放四角錐網架基本相同，除周邊網格中的錐體不變動外，其余網格可以根據網架的支撐情況有規律地抽掉一些錐體而成。這種網架要求兩方向網格數都為奇數，且邊界網格不抽空。正放抽空四角錐網架桿件數目較少，構造簡單，經濟效果較好。但是，網格抽空以后，下弦桿內力增大，且差別較大，剛度也較正放四角錐網架小些，故一般多在輕屋蓋及無須設置吊頂?shù)那闆r下采用。
三、單向折線形網架
單向折線形網架體系是將正放四角錐網架沿縱向(長邊方向)取掉上、下弦桿，但保留邊界處網格弦桿不抽所形成的網架體系。其中間抽去弦桿部分可看做沿短跨(未抽弦桿)方向弦桿共用的上下傾斜的平面桁架體系，橫截面類似于V形折板。這種網架適用于結構平面為矩形或長條形的網架，其受力特征類似于單向板。
四、斜放四角錐網架
斜放四角錐網架是將正放四角錐網架的上弦及腹桿各自繞錐體頂面中心旋轉一定角度(一般為45°)，而下弦不變。斜放四角錐網架上弦是正交斜放，下弦是正交正放。上弦桿短而下弦桿長，符合長拉短壓的特點，受力合理、造價經濟、節點構造簡單。在周邊支承的正方形或接近正方形的矩形平面屋蓋中采用時能充分發揮其優點。
五、棋盤形四角錐網架
棋盤形四角錐網架由于其形狀與國際象棋的棋盤相似而得名。其組成單元也是倒置的四角錐體，其構成原理與斜放四角錐網架基本相同，是將斜放四角錐網架水平轉動45°角而成。因而其上弦桿為正交正放，下弦桿成為正交斜放。棋盤形四角錐網架也具有上弦桿短而下弦桿長的特點。在周邊布置成滿錐的情況下剛度也較好。它具有斜放四角錐網架相同的優點，而且屋面構造簡單。
六、星形四角錐網架
星形四角錐網架的構成與上述5種四角錐網架區別較大。它的組成單元體由兩個倒置的三角形小桁架正交形成，在交點處有一根共用的豎桿，形狀像一個星體。將單元體的上弦連接起來即形成網架的上弦，將各星體頂點相連即為網架的下弦。上弦桿呈正交斜放，下弦桿呈正交正放，網架的斜腹桿都與上弦桿位于同一垂直平面內，上弦短，下弦長，受力合理。但其剛度稍差，不如正放四角錐網架。一般適用于中小跨度的周邊支承屋蓋。
