解析鋼結構主梁與次梁的連接
2021-07-13 10:06 陜西鋼結構 鋼結構公司
鋼結構主梁與次梁的連接設計要保證連接傳力明確且合理，制作簡單，便于安裝。
鋼結構主次梁的相互位置可以是疊接也可以是平接，把次梁放置在主梁頂面上為疊接，疊接構造簡單、安裝方便，但由于主次梁所占空間高度較大,所以連接的剛度較差;把次梁放置在主梁側面則為平接，次梁頂面與主梁頂面在同一平面上，鋼結構主次梁所占的空間較小，連接剛度較好，現在應用較多。一般鋼結構主次梁的連接采用鉸接，也可以把次梁設計為連續梁。
當次梁為簡支梁時與主梁鉸接時，主梁只承受來自次梁支座的反力。當次梁與主梁疊接時，把次梁直接置于主梁的頂面上,用螺栓或焊縫固定其相互位置。在主梁相應位置設置支承加勁肋，避免主梁腹板局部壓應力過大。主梁與次梁疊接構造簡單、方便,但占用較大空間高度，此時也可將主次梁平接(側接)。

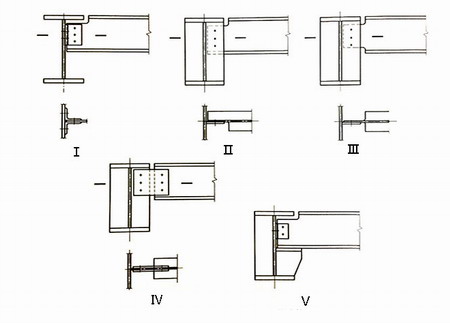

當次梁支座反力比較小時，可以采用短角鋼與主梁連接(圖Ⅰ)，支座反力可利用焊縫或螺栓傳遞。連接處次梁翼緣需要部分切除，雙面連接角鋼中一側角鋼需要在安裝次梁前固定在主梁上，方便次梁的就位。當次梁與主梁的加勁肋連接(圖Ⅱ,Ⅲ)，次梁的支座反力通過螺栓傳遞，連接構造簡單，安裝方便。通過雙面連接板連接主次梁時(圖Ⅳ)，可以避免對次梁的切割,但這樣會增加連接板和螺栓的數量;當次梁支座反力較大時，可以把次梁放置在主梁的承托上(圖Ⅴ)，次梁支座反力可由承托承受,這樣受力可靠，安裝也方便。為了避免次梁截面的扭轉，應當采取對次梁的腹板固定措施。
