鋼結構工程審查圖紙的內容

2021-07-12 10:04 鋼結構工程 陜西鋼結構

　　鋼結構工程審查圖紙的目的，一方面是檢查圖紙設計的深度能否滿足施工的要求，核對圖紙上構件的數量和安裝尺寸，檢查構件之間有無矛盾等;另一方面也對鋼結構工程的圖紙進行工藝審核，即審查在技術上是否合理，構造是否便于施工，圖紙上的技術要求按加工單位的施工水平能否實現等。

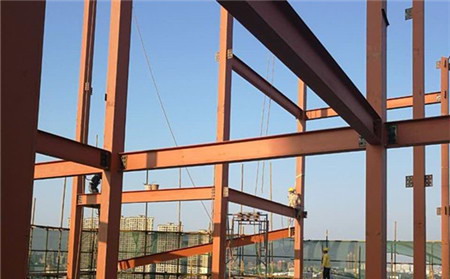

（鋼結構工程審查圖紙）

　　如果是由加工單位自己設計施工詳圖，在制圖期間又已經過審查，則審圖的程序可相應簡化。

　　鋼結構工程審查圖紙的主要內容包括以下項目：

　　1、設計文件是否齊全、設計文件包括設計圖，施工圖、圖紙技術說明和設計變更通知單等。

　　2、構件的幾何尺寸和相關構件的連接尺寸是否標注齊全和正確。

　　3、節點是否清楚，構件之間的連接形式是否合理。

　　4、標題欄內構件的數量是否符合工程的總數量。

　　5、加工符號、焊接符號是否齊全、清楚，標注方法是否符合國家的相關標準和規定。

　　6、結合單位的設備和技術條件，考慮能否滿足圖紙上的技術要求。

　　鋼結構工程審查圖紙過程中發現的問題需要報原設計單位處理，需要修改設計時，必須取得原設計單位同意，并簽署書面設計變更文件。
